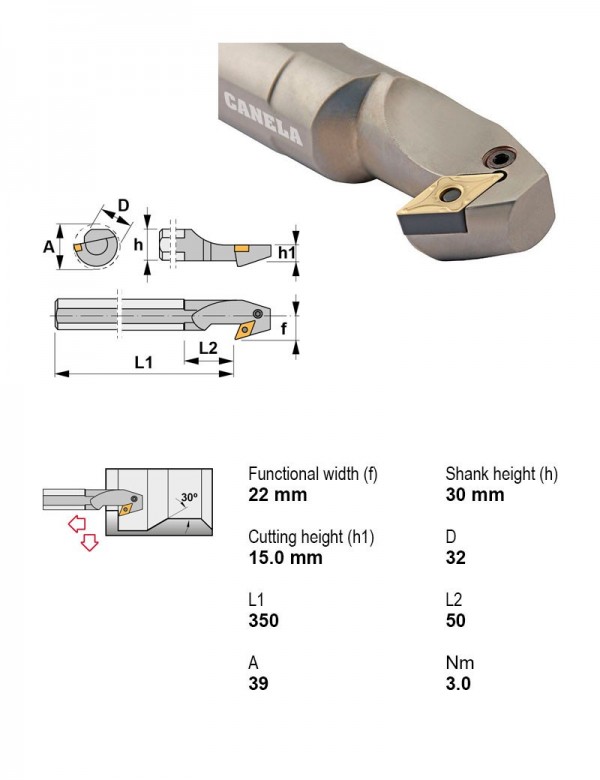

Canela · Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) · арт. S32U-PDUNL15-EX
Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| S20S-PDUNL11 | Расточная оправка | Нет | Левое | 20 | 9.52 | |
| S20S-PDUNR11 | Расточная оправка | Нет | Правое | 20 | 9.52 | |
| S25T-PDUNL11 | Расточная оправка | Нет | Левое | 25 | 9.52 | |
| S25T-PDUNR11 | Расточная оправка | Нет | Правое | 25 | 9.52 | |
| S32U-PDUNL11 | Расточная оправка | Нет | Левое | 32 | 9.52 | |
| S32U-PDUNL15 | Расточная оправка | Нет | Левое | 32 | 12.7 | |
| S32U-PDUNL15-EX | Расточная оправка | Нет | Левое | 32 | — | Текущая |
| S32U-PDUNR11 | Расточная оправка | Нет | Правое | 32 | 9.52 | |
| S32U-PDUNR15-EX | Расточная оправка | Нет | Правое | 32 | — | |
| S40V-PDUNL15 | Расточная оправка | Нет | Левое | 40 | 12.7 | |
| S40V-PDUNL15-EX | Расточная оправка | Нет | Левое | 40 | — | |
| S40V-PDUNR15 | Расточная оправка | Нет | Правое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32U-PDUNL15-EX.
Пластины токарные по ISO 183217
- DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35, Толщина пластины 6,35 мм
- DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20, Толщина пластины 6,35 мм
- DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
- DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
Винты для пластин1
- 1648Винт рычажного зажима M8×1 1648
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 8415Рычаг прижимной 8415
Документы по позиции
Для этой позиции документы пока не привязаны.
