Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S25T-PDUNR11

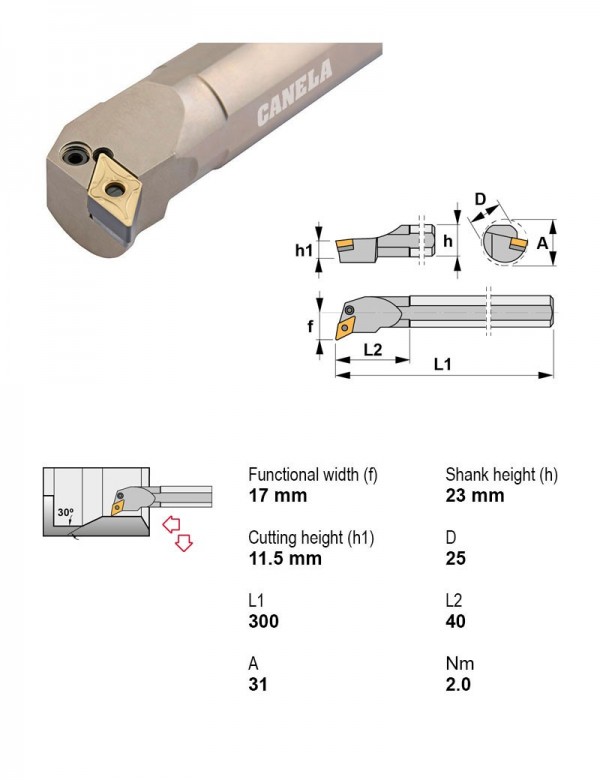

Оправка расточная Ø25 мм, 93°, правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 25 |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| S20S-SVUCR11 | 93° | Центральный винт | Расточная оправка | Нет | Правое | 20 | Положительный | V — ромбическая 35° | |
| S25T-MDUNL15-K | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 25 | Отрицательный | D — ромбическая 55° | |
| S25T-MDUNR15-K | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 25 | Отрицательный | D — ромбическая 55° | |
| S25T-MTUNL16 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 25 | Отрицательный | T — треугольная 60° | |
| S25T-MTUNR16 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 25 | Отрицательный | T — треугольная 60° | |
| S25T-PDUNL11 | 93° | Рычажный зажим | Расточная оправка | Нет | Левое | 25 | Отрицательный | D — ромбическая 55° | |
| S25T-PDUNR11 | 93° | Рычажный зажим | Расточная оправка | Нет | Правое | 25 | Отрицательный | D — ромбическая 55° | Текущая |
| S25T-SDQCL11 | 117°30' | Центральный винт | Расточная оправка | Нет | Левое | 25 | Положительный | D — ромбическая 55° | |
| S25T-SDQCR11 | 117°30' | Центральный винт | Расточная оправка | Нет | Правое | 25 | Положительный | D — ромбическая 55° | |
| S25T-SDUCL11 | 93° | Центральный винт | Расточная оправка | Нет | Левое | 25 | Положительный | D — ромбическая 55° | |
| S25T-SDUCL11-EX | 93° | Центральный винт | Расточная оправка | Нет | Левое | 25 | Положительный | D — ромбическая 55° | |
| S25T-SDUCR11 | 93° | Центральный винт | Расточная оправка | Нет | Правое | 25 | Положительный | D — ромбическая 55° |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-PDUNR11.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Документы по позиции
Для этой позиции технический лист пока не привязан.
