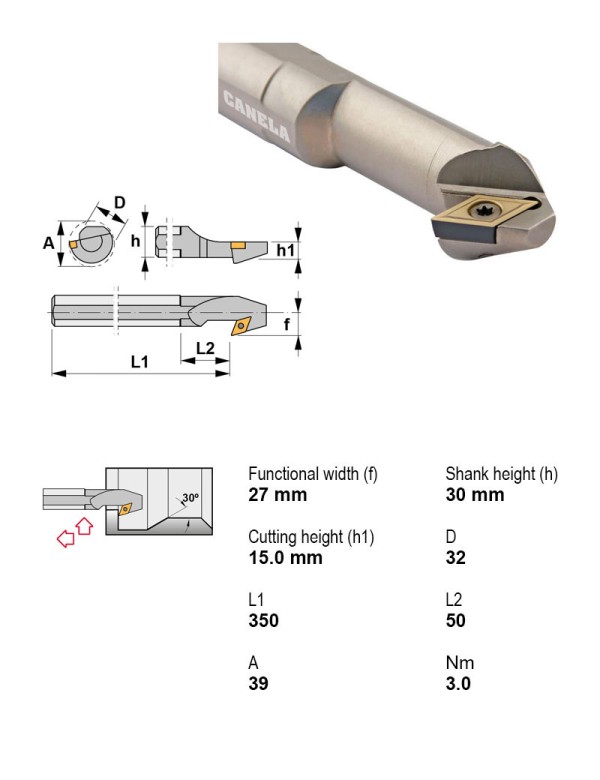

Canela · Оправки расточные — центральный винт, пластина D (ромбическая 55°) · арт. S32U-SDUCL11-EX
Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S32U-SDUCL11-EX в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина D (ромбическая 55°) — 160 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| S25T-SDUCL11-EX | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 25 | — | |
| S25T-SDUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 25 | 9.52 | |
| S25T-SDUCR11-EX | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 25 | — | |
| S32U-SDQCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 117°30' | Нет | Левое | 32 | 9.52 | |
| S32U-SDQCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 117°30' | Нет | Правое | 32 | 9.52 | |
| S32U-SDUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 32 | 9.52 | |
| S32U-SDUCL11-EX | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 32 | — | Текущая |
| S32U-SDUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 32 | 9.52 | |
| S32U-SDUCR11-EX | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 32 | — | |
| S40V-SDQCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 117°30' | Нет | Левое | 40 | 9.52 | |
| S40V-SDQCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 117°30' | Нет | Правое | 40 | 9.52 | |
| S40V-SDUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 40 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32U-SDUCL11-EX.
Пластины токарные по ISO 183216
- DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая, черновая
- DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая
- DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,4
- DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4
- DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,8
- DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
- DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
- DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
- DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
