Canela · Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) · арт. S40V-DCLNL16-N

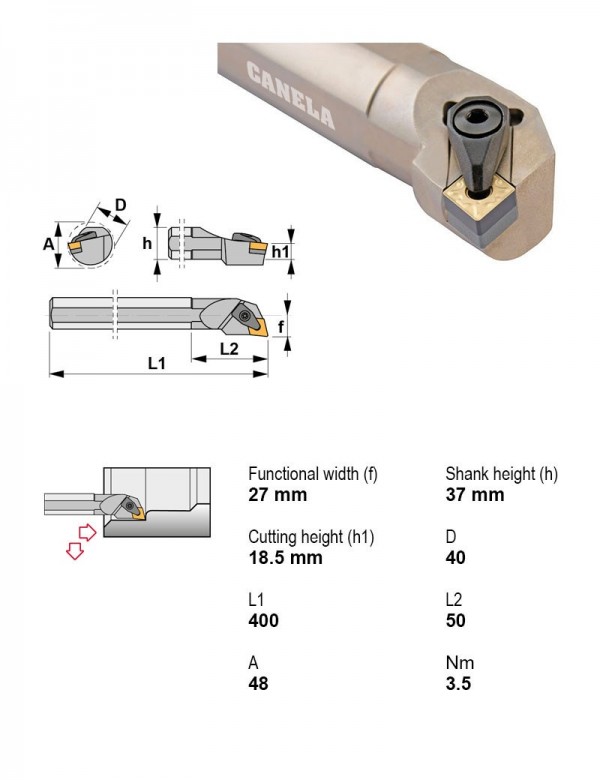

Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) — 25 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| PSC63-DCLNL17100-12 | PSC | Есть | Левое | 63 | 12.7 | |
| PSC63-DCLNL27140-16 | PSC | Есть | Левое | 63 | 15.88 | |
| PSC63-DCLNR17100-12 | PSC | Есть | Правое | 63 | 12.7 | |
| PSC63-DCLNR27140-16 | PSC | Есть | Правое | 63 | 15.88 | |
| S25T-DCLNL12-N | Расточная оправка | Нет | Левое | 25 | 12.7 | |
| S25T-DCLNR12-N | Расточная оправка | Нет | Правое | 25 | 12.7 | |
| S32U-DCLNL12-N | Расточная оправка | Нет | Левое | 32 | 12.7 | |
| S32U-DCLNR12-N | Расточная оправка | Нет | Правое | 32 | 12.7 | |
| S40V-DCLNL12-N | Расточная оправка | Нет | Левое | 40 | 12.7 | |
| S40V-DCLNL16-N | Расточная оправка | Нет | Левое | 40 | 15.88 | Текущая |
| S40V-DCLNR12-N | Расточная оправка | Нет | Правое | 40 | 12.7 | |
| S40V-DCLNR16-N | Расточная оправка | Нет | Правое | 40 | 15.88 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-DCLNL16-N.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
