Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S40V-DCLNR16-N

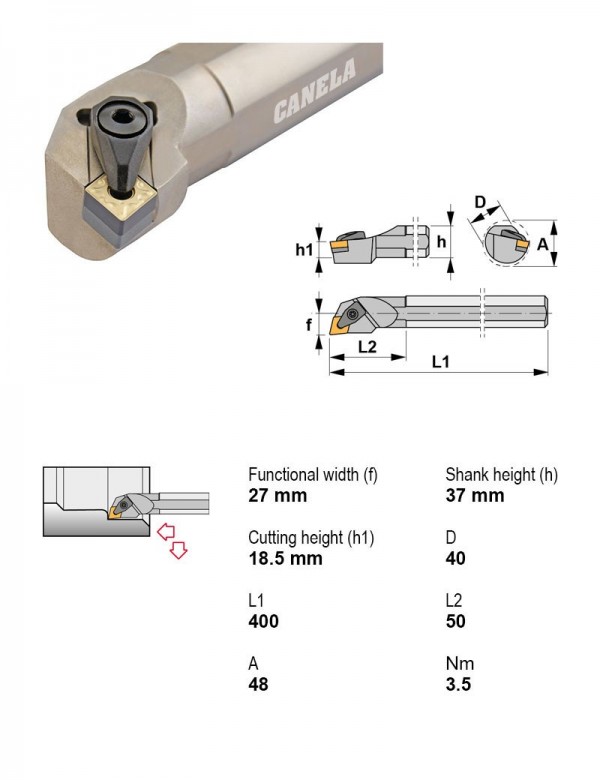

Оправка расточная Ø40 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 40 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| S32U-SCLCR12 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 32 | |
| S32U-STUCL16 | 93° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | T — треугольная 60° | 32 | |
| S32U-STUCR16 | 93° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | T — треугольная 60° | 32 | |
| S40V-DCLNL12-N | 95° | Прижим за лунку | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-DCLNL16-N | 95° | Прижим за лунку | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-DCLNR12-N | 95° | Прижим за лунку | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-DCLNR16-N | 95° | Прижим за лунку | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 40 | Текущая |
| S40V-MCLNL12-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-MCLNR12-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-MWLNL08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 40 | |
| S40V-MWLNL08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 40 | |
| S40V-MWLNR08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 40 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-DCLNR16-N.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
