Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S50W-MWLNR08-K

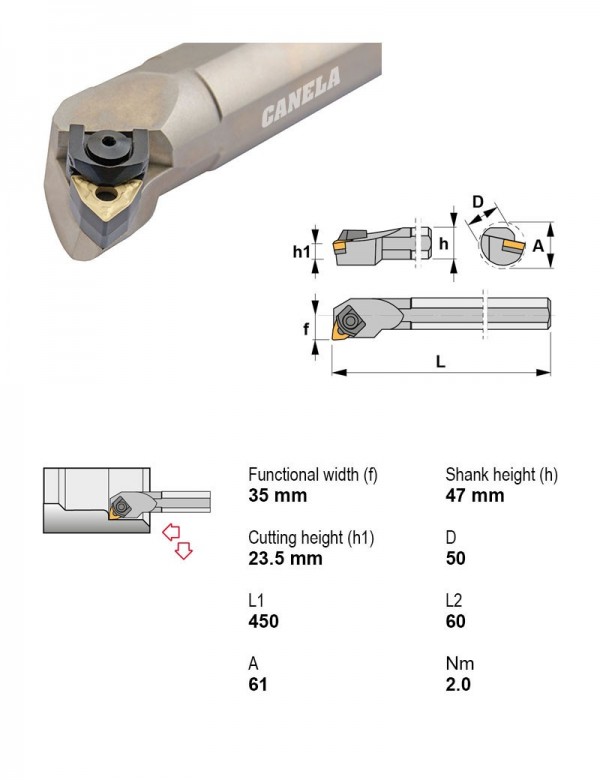

Оправка расточная Ø50 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| S40V-SCLCL12 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 40 | |
| S40V-SCLCN12 | 95° | Центральный винт | Расточная оправка | Нет | Нейтральное | Положительный | C — ромбическая 80° | 40 | |
| S40V-SCLCR12 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 40 | |
| S50W-MWLNL08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 50 | |
| S50W-MWLNL08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 50 | |
| S50W-MWLNR08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 50 | |
| S50W-MWLNR08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 50 | Текущая |
| S50W-PCLNL12 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNL16 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNL19 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNR12 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNR16 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 50 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-MWLNR08-K.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Свёрла корпусные со сменными пластинами1
- 451462018Сверло сборное Ø18 мм, хвостовик Ø25 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
