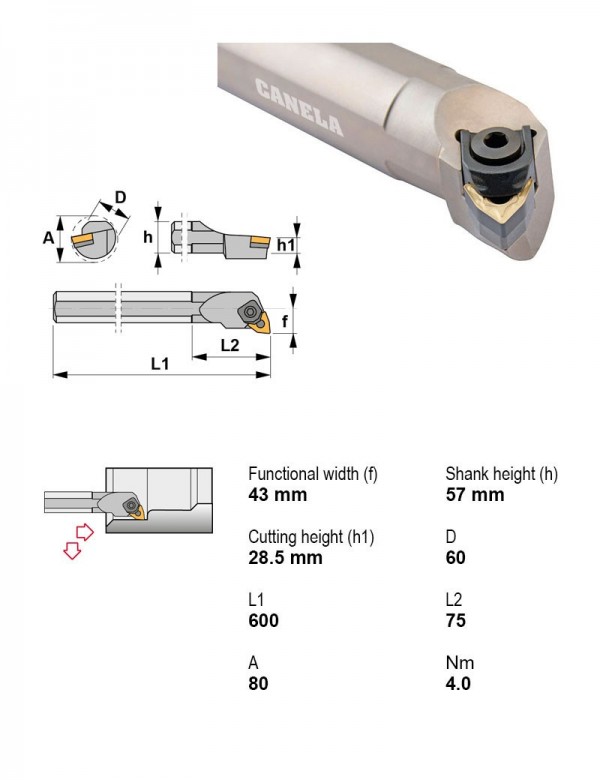

Оправка расточная Ø60 мм, 95°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S60Y-MWLNL08

Оправка расточная Ø60 мм, 95°, левое

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика60
Задний уголОтрицательный
Форма пластиныW — тригональная 80°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
S50W-PCLNR1295°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°50
S50W-PCLNR1695°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°50
S50W-PCLNR1995°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°50
S50W-SCLCL1295°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°50
S50W-SCLCN1295°Центральный винтРасточная оправкаНетНейтральноеПоложительныйC — ромбическая 80°50
S50W-SCLCR1295°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°50
S60Y-MWLNL0895°Клиновой или двойной зажимРасточная оправкаНетЛевоеОтрицательныйW — тригональная 80°60Текущая
S60Y-MWLNR0895°Клиновой или двойной зажимРасточная оправкаНетПравоеОтрицательныйW — тригональная 80°60
S60Y-PCLNL1295°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйC — ромбическая 80°60
S60Y-PCLNL1695°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйC — ромбическая 80°60
S60Y-PCLNL1995°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйC — ромбическая 80°60
S60Y-PCLNR1295°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°60
Показать ещё · всего в серии 512

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S60Y-MWLNL08.

Пластины токарные по ISO 18324

  • WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
  • WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
  • WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
  • WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15

Корпуса сборных фрез1

  • 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50

Свёрла спиральные монолитные1

  • 732011.0Сверло монолитное Ø11 мм, 2 зуб., хвостовик Ø12 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
