Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S40V-SCLCN12

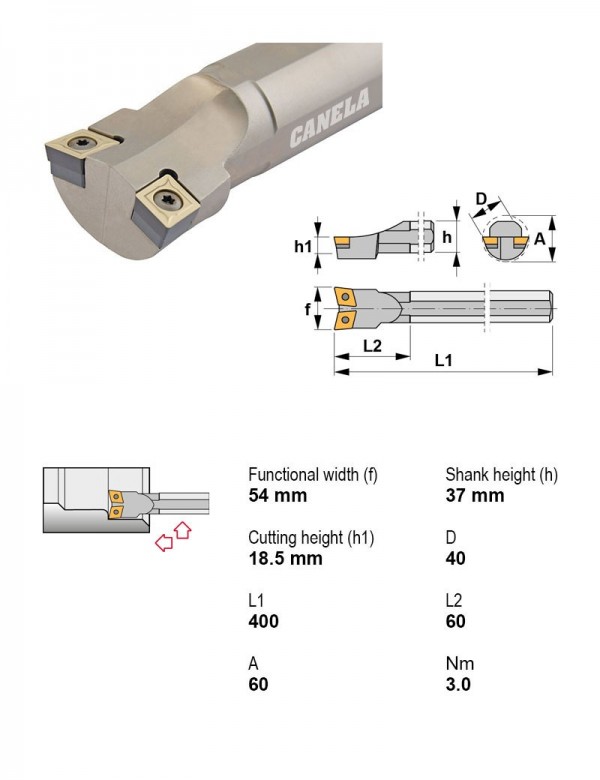

Оправка расточная Ø40 мм, 95°
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| S40V-PCLNL16 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-PCLNR12 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-PCLNR16 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-PWLNL08 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 40 | |
| S40V-PWLNR08 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 40 | |
| S40V-SCLCL12 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 40 | |
| S40V-SCLCN12 | 95° | Центральный винт | Расточная оправка | Нет | Нейтральное | Положительный | C — ромбическая 80° | 40 | Текущая |
| S40V-SCLCR12 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 40 | |
| S50W-MWLNL08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 50 | |
| S50W-MWLNL08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 50 | |
| S50W-MWLNR08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 50 | |
| S50W-MWLNR08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 50 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-SCLCN12.
Пластины фрезерные6
- CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
- CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25
Пластины токарные по ISO 18323
- CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
