Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S25T-SCLCR12

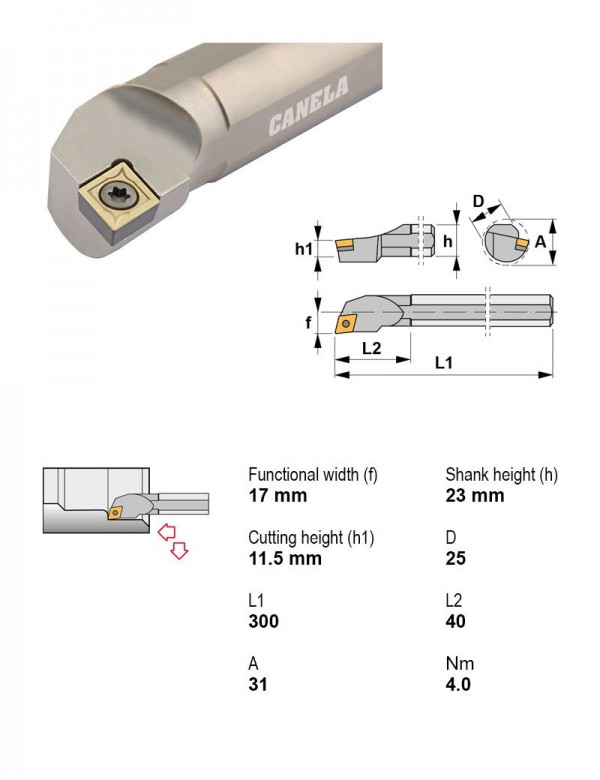

Оправка расточная Ø25 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 25 |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| S25T-PWLNL08 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 25 | |
| S25T-PWLNR06 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 25 | |
| S25T-PWLNR08 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 25 | |
| S25T-SCLCL09 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 25 | |
| S25T-SCLCL12 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 25 | |
| S25T-SCLCR09 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 25 | |
| S25T-SCLCR12 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 25 | Текущая |
| S25T-STUCL16 | 93° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | T — треугольная 60° | 25 | |
| S25T-STUCR16 | 93° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | T — треугольная 60° | 25 | |
| S32U-DCLNL12-N | 95° | Прижим за лунку | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 32 | |
| S32U-DCLNR12-N | 95° | Прижим за лунку | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 32 | |
| S32U-MCLNL12-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 32 |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-SCLCR12.
Пластины фрезерные6
- CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
- CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25
Пластины токарные по ISO 18323
- CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
Адаптеры с хвостовиком CAT1
- A14160501250-0600Оправка для насадных фрез CAT 1.250 Ø50
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Документы по позиции
Для этой позиции технический лист пока не привязан.
