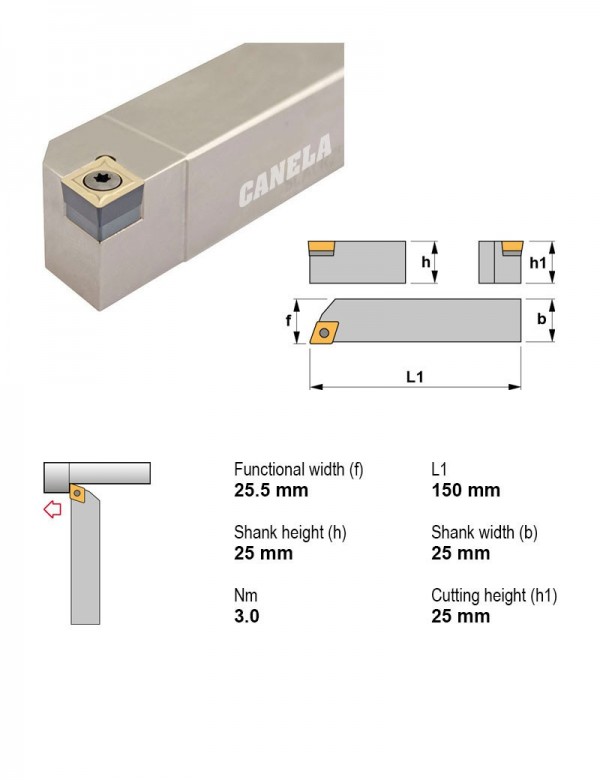

Canela · Державки токарные — центральный винт, пластина C (ромбическая 80°) · арт. SCACR2525M12
Державка токарная, 25X25, 90°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Положительный |
| Сечение державки | 25X25 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина C (ромбическая 80°) — 70 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SCACR1212M06 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 6.35 | 12X12 | |
| SCACR1212M09 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 9.52 | 12X12 | |
| SCACR1616H09 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | |
| SCACR1616M06 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 6.35 | 16X16 | |
| SCACR1616M09 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | |
| SCACR2020K12 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 12.7 | 20X20 | |
| SCACR2525M12 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | Текущая |
| SCLCL0808D06 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 6.35 | 8X8 | |
| SCLCL0808M06 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 6.35 | 8X8 | |
| SCLCL1010E06 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 6.35 | 10X10 | |
| SCLCL1010M06 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 6.35 | 10X10 | |
| SCLCL1212F09 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 9.52 | 12X12 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCACR2525M12.
Пластины фрезерные6
- CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
- CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
- CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
- CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25
Пластины токарные по ISO 18323
- CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
- CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
- CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8
Документы по позиции
Для этой позиции документы пока не привязаны.
