Canela · Державки токарные — точение · арт. SCACR2020K12

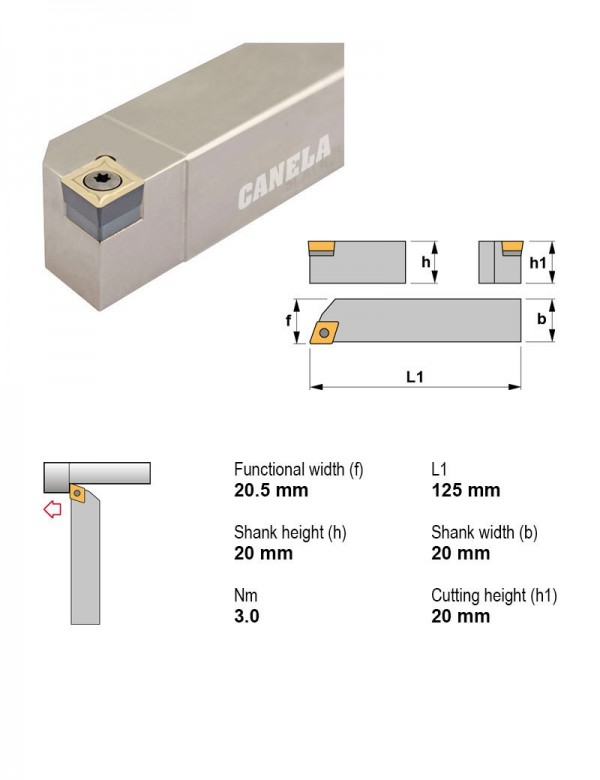

Державка токарная, 20X20, 90°, правое
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 20X20 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| SCACR1212F09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 12X12 | |
| SCACR1212M06 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 12X12 | |
| SCACR1212M09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 12X12 | |
| SCACR1616H09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 16X16 | |
| SCACR1616M06 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 16X16 | |
| SCACR1616M09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 16X16 | |
| SCACR2020K12 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 20X20 | Текущая |
| SCACR2525M12 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 25X25 | |
| SSBCL1212F09 | 75° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 12X12 | |
| SSBCL1616H09 | 75° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 16X16 | |
| SSBCL2020K12 | 75° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 20X20 | |
| SSBCL2525M12 | 75° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 25X25 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCACR2020K12.
Пластины фрезерные6
- CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
- CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25
Пластины токарные по ISO 18323
- CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
- CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15
Документы по позиции
Для этой позиции технический лист пока не привязан.
