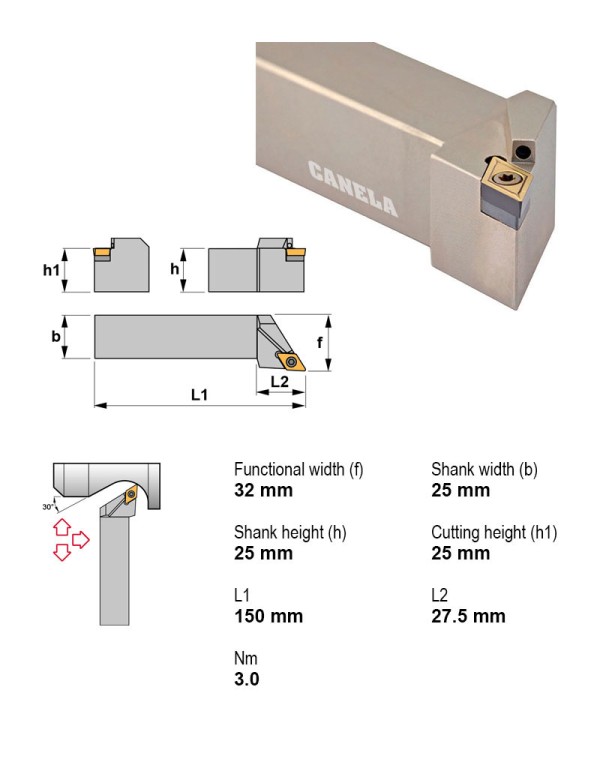

Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
Canela · Державки токарные — центральный винт, пластина D (ромбическая 55°) · арт. SDJCL2525M11-A

Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Задний уголПоложительный
Сечение державки25X25
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — центральный винт, пластина D (ромбическая 55°) — 70 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеПрисоединениеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
SDJCL1616H07профилирование, точение93°Квадратный хвостовикНетЛевое6.3516X16
SDJCL1616H11профилирование, точение93°Квадратный хвостовикНетЛевое9.5216X16
SDJCL1616M07профилирование, точение93°Квадратный хвостовикНетЛевое6.3516X16
SDJCL1616M11профилирование, точение93°Квадратный хвостовикНетЛевое9.5216X16
SDJCL2020K07профилирование, точение93°Квадратный хвостовикНетЛевое6.3520X20
SDJCL2020K11-Aпрофилирование, точение93°Квадратный хвостовикЕстьЛевое—20X20
SDJCL2525M11-Aпрофилирование, точение93°Квадратный хвостовикЕстьЛевое—25X25Текущая
SDJCR0808M07профилирование, точение93°Квадратный хвостовикНетПравое6.358X8
SDJCR1010E07профилирование, точение93°Квадратный хвостовикНетПравое6.3510X10
SDJCR1010M07профилирование, точение93°Квадратный хвостовикНетПравое6.3510X10
SDJCR1212F07профилирование, точение93°Квадратный хвостовикНетПравое6.3512X12
SDJCR1212F11профилирование, точение93°Квадратный хвостовикНетПравое9.5212X12
Показать ещё · всего в серии 70

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SDJCL2525M11-A.

Пластины токарные по ISO 183216

  • DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая, черновая
  • DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая
  • DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
  • DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
  • DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
  • DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,4
  • DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
  • DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4
  • DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
  • DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,8
  • DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
  • DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
  • DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
  • DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
  • DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
  • DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая

Винты для пластин1

  • 1335Винт Torx M3,5×0,6 1335

Державки резьбовые токарные1

  • PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch

Державки токарные по ISO 56081

  • PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный

Запчасти к инструменту1

  • 3714Пластина опорная ромбическая 55° 3714

Документы по позиции

Для этой позиции документы пока не привязаны.
