Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. SSDCN2020K12

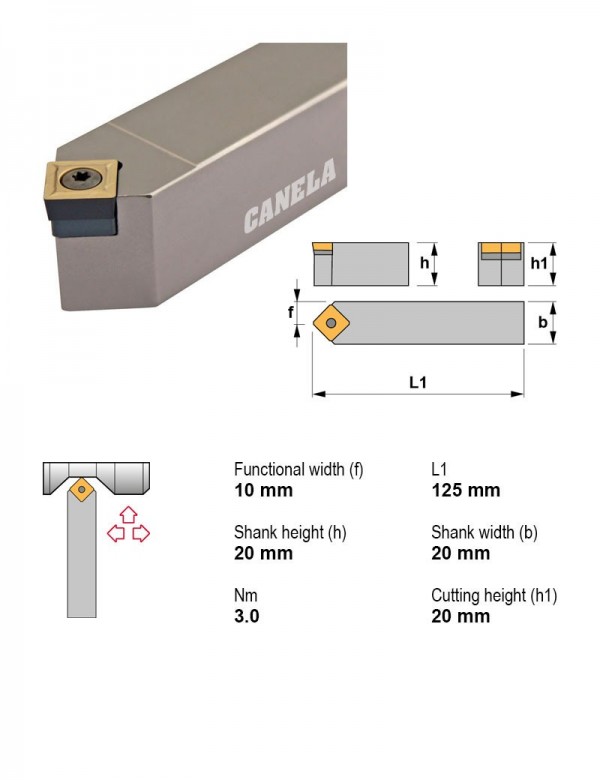

Державка токарная, 20X20, 45°
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Положительный |
| Сечение державки | 20X20 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSSNR3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X25 | |
| PSSNR3225P15 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X25 | |
| PSSNR3232P15 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X32 | |
| PSSNR3232P19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X32 | |
| PSSNR4040S19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 40X40 | |
| PSSNR4040S25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 40X40 | |
| PSSNR5050T19 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 50X50 | |
| PSSNR5050T25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 50X50 | |
| SSDCN1212F09 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | S — квадратная 90° | 12X12 | |
| SSDCN1616H09 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | S — квадратная 90° | 16X16 | |
| SSDCN2020K12 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | S — квадратная 90° | 20X20 | Текущая |
| SSDCN2525M12 | 45° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | S — квадратная 90° | 25X25 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SSDCN2020K12.
Пластины фрезерные3
- SCGT120408-ALKM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15
- SCMT120408-39KM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15
- SCMT120408-39TL20Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TL20
Пластины токарные по ISO 18322
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15
- SCMT120408TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
