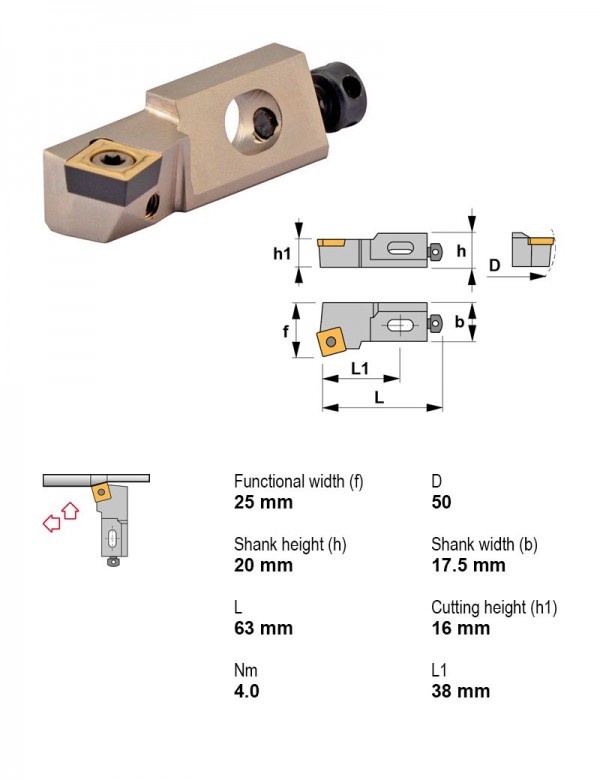

Canela · Оправки расточные — центральный винт, пластина S (квадратная 90°) · арт. SSKCR16CA-12
Оправка расточная, 75°, правое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Высота центра картриджа | 16 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина S (квадратная 90°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S50W-SSKCR12 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 50 | 12.7 | |
| SSKCL10CA-09 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — | |
| SSKCL12CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — | |
| SSKCL16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — | |
| SSKCR10CA-09 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| SSKCR12CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| SSKCR16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | Текущая |
| SSSCL10CA-09 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — | |
| SSSCL12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — | |
| SSSCL16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — | |
| SSSCR10CA-09 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Правое | — | — | |
| SSSCR12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SSKCR16CA-12.
Пластины фрезерные3
- SCGT120408-ALKM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 4,76 мм
- SCMT120408-39KM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 4,76 мм
- SCMT120408-39TL20Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TL20, Радиус при вершине 0,8
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)2
- 18.215.050.02Переходник понижающий PSC 50 KM 2
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Корпуса сборных фрез2
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Пластины токарные по ISO 18322
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
- SCMT120408TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Адаптеры с хвостовиком CAT1
- A14160501250-0600Оправка для насадных фрез CAT 1.250 Ø50
Винты для пластин1
- 1808Винт под шестигранник M8×1,25 1808
Державки резьбовые токарные1
- PSC40-SIL14060-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 2808Шайба 2808
Документы по позиции
Для этой позиции документы пока не привязаны.
