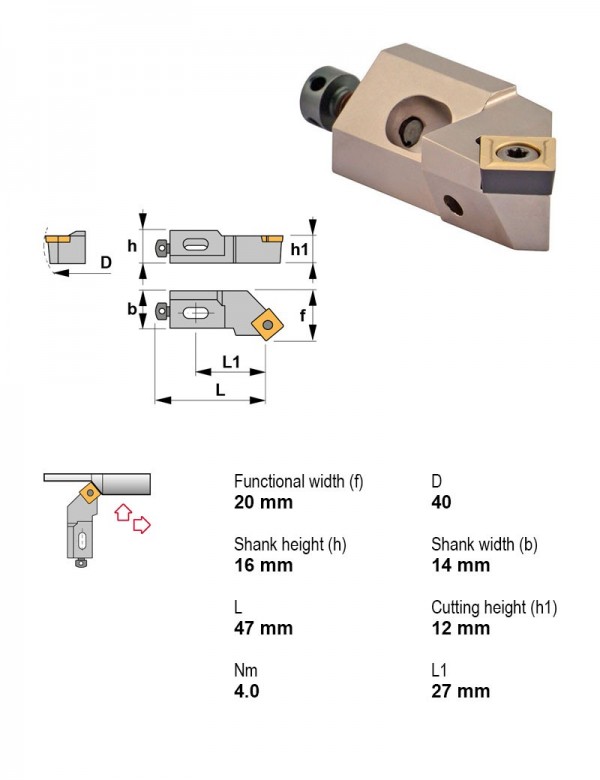

Картридж расточной, 45°, левое, Высота центра картриджа 12 мм, Форма пластины S — квадратная 90°
Canela · Картриджи расточные · арт. SSSCL12CA-12

Картридж расточной, 45°, левое, Высота центра картриджа 12 мм, Форма пластины S — квадратная 90°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане45°
Высота центра картриджа12 мм
Крепление пластиныЦентральный винт
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголПоложительный
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул SSSCL12CA-12 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу SSSCL12CA-12 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
SSKCL12CA-1275°12Центральный винтЛевоеПоложительныйS — квадратная 90°
SSKCL16CA-1275°16Центральный винтЛевоеПоложительныйS — квадратная 90°
SSKCR10CA-0975°10Центральный винтПравоеПоложительныйS — квадратная 90°
SSKCR12CA-1275°12Центральный винтПравоеПоложительныйS — квадратная 90°
SSKCR16CA-1275°16Центральный винтПравоеПоложительныйS — квадратная 90°
SSSCL10CA-0945°10Центральный винтЛевоеПоложительныйS — квадратная 90°
SSSCL12CA-1245°12Центральный винтЛевоеПоложительныйS — квадратная 90°Текущая
SSSCL16CA-1245°16Центральный винтЛевоеПоложительныйS — квадратная 90°
SSSCR10CA-0945°10Центральный винтПравоеПоложительныйS — квадратная 90°
SSSCR12CA-1245°12Центральный винтПравоеПоложительныйS — квадратная 90°
SSSCR16CA-1245°16Центральный винтПравоеПоложительныйS — квадратная 90°
STFCL08CA-0990°8Центральный винтЛевоеПоложительныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SSSCL12CA-12.

Запчасти к инструменту4

  • 2806Шайба 2806
  • 5004Ключ шестигранный A4
  • 5025Ключ шестигранный A2,5
  • 5520Ключ Torx T20 5520

Пластины токарные по ISO 18324

  • SCGT120408-ALKM15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав KM15
  • SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
  • SCMT120408-39TL20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TL20
  • SCMT120408TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 4,76 мм

Винты для пластин3

  • 1405Винт регулировочный M5×0,8, левый
  • 1505Винт M5×0,8, правый
  • 1806Винт под шестигранник M6×1

Адаптеры с хвостовиком CAT1

Пластины фрезерные1

  • SCMT120408-39KM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 4,76 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
