Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. SSKCR10CA-09

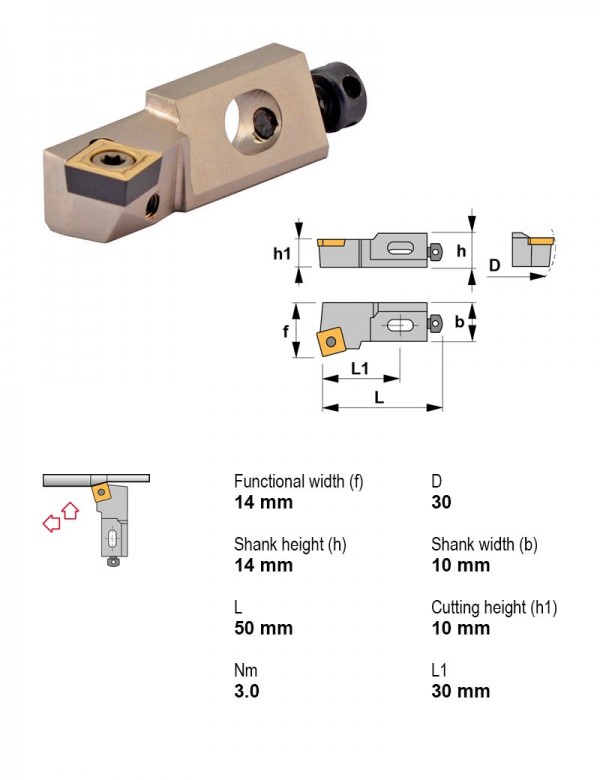

Оправка расточная, 75°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| SCLCR08CA-06 | 95° | Центральный винт | Картридж | Нет | Правое | Положительный | C — ромбическая 80° | — | |
| SCLCR10CA-09 | 95° | Центральный винт | Картридж | Нет | Правое | Положительный | C — ромбическая 80° | — | |
| SCLCR12CA-12 | 95° | Центральный винт | Картридж | Нет | Правое | Положительный | C — ромбическая 80° | — | |
| SSKCL10CA-09 | 75° | Центральный винт | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| SSKCL12CA-12 | 75° | Центральный винт | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| SSKCL16CA-12 | 75° | Центральный винт | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| SSKCR10CA-09 | 75° | Центральный винт | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | Текущая |
| SSKCR12CA-12 | 75° | Центральный винт | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | |
| SSKCR16CA-12 | 75° | Центральный винт | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | |
| SSSCL10CA-09 | 45° | Центральный винт | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| SSSCL12CA-12 | 45° | Центральный винт | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| SSSCL16CA-12 | 45° | Центральный винт | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SSKCR10CA-09.
Пластины фрезерные4
- SCGT09T304-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15
- SCGT09T308-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15
- SCMT09T304-39TL20Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав TL20
- SEKN1504AFSN-4DTL20Пластина фрезерная, квадратная 90°, IC 15,88 мм, сплав TL20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.160.040.22Оправка для насадных фрез PSC 40 Ø22
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Пластины канавочные и отрезные1
- LS14.0510.01TL20Пластина отрезная, прямоугольная 90°, IC 9,0 мм, сплав TL20
Пластины токарные по ISO 18321
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
