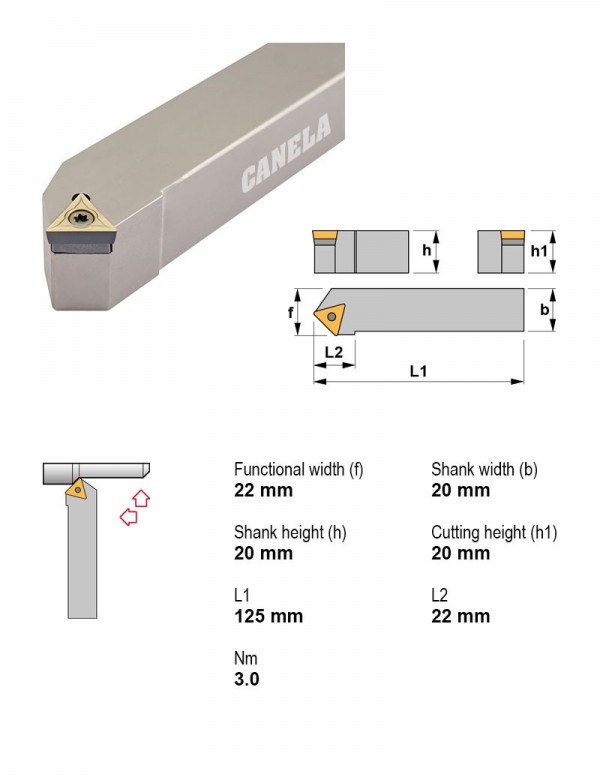

Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Canela · Державки токарные — центральный винт, пластина T (треугольная 60°) · арт. STDCR2020K16

Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Применениеточение фаски, точение
Главный угол в плане45°
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Сечение державки20X20
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул STDCR2020K16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу STDCR2020K16 →

Другие типоразмеры серии

Державки токарные — центральный винт, пластина T (треугольная 60°) — 125 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеКрепление пластиныВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммЗадний уголФорма пластиныСечение державкиВ список
STDCR0808D09точение фаски, точение45°Центральный винтНетПравое5.55ПоложительныйT — треугольная 60°8X8
STDCR1010E09точение фаски, точение45°Центральный винтНетПравое5.55ПоложительныйT — треугольная 60°10X10
STDCR1212F11точение фаски, точение45°Центральный винтНетПравое6.35ПоложительныйT — треугольная 60°12X12
STDCR1212F16точение фаски, точение45°Центральный винтНетПравое9.52ПоложительныйT — треугольная 60°12X12
STDCR1616H11точение фаски, точение45°Центральный винтНетПравое6.35ПоложительныйT — треугольная 60°16X16
STDCR1616H16точение фаски, точение45°Центральный винтНетПравое9.52ПоложительныйT — треугольная 60°16X16
STDCR2020K16точение фаски, точение45°Центральный винтНетПравое9.52ПоложительныйT — треугольная 60°20X20Текущая
STDCR2525M16точение фаски, точение45°Центральный винтНетПравое9.52ПоложительныйT — треугольная 60°25X25
STFCL0808D09Внутреннее торцевание90°Центральный винтНетЛевое5.55ПоложительныйT — треугольная 60°8X8
STFCL1010E09Внутреннее торцевание90°Центральный винтНетЛевое5.55ПоложительныйT — треугольная 60°10X10
STFCL1212F11Внутреннее торцевание90°Центральный винтНетЛевое6.35ПоложительныйT — треугольная 60°12X12
STFCL1212F16Внутреннее торцевание90°Центральный винтНетЛевое9.52ПоложительныйT — треугольная 60°12X12
Показать ещё · всего в серии 125

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к STDCR2020K16.

Пластины токарные по ISO 18328

  • TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
  • TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,97 мм
  • TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
  • TCMW16T304KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMW16T308KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм

Винты для пластин2

  • 1335Винт Torx M3,5×0,6 1335
  • 1750Винт под шестигранник M5×0,5

Запчасти к инструменту2

  • 3414Пластина опорная треугольная
  • 5516Ключ Torx T15 5516
