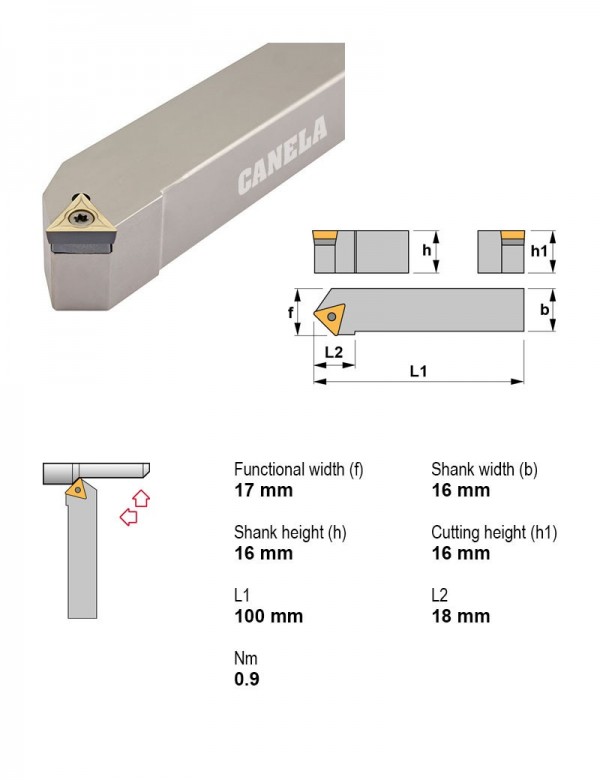

Canela · Державки токарные — центральный винт, пластина T (треугольная 60°) · арт. STDCR1616H11
Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 6,35 мм, Задний угол Положительный
| Применение | точение фаски, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина T (треугольная 60°) — 124 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| STDCL2020K16 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Левое | 9.52 | 20X20 | |
| STDCL2525M16 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Левое | 9.52 | 25X25 | |
| STDCR0808D09 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Правое | 5.55 | 8X8 | |
| STDCR1010E09 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Правое | 5.55 | 10X10 | |
| STDCR1212F11 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Правое | 6.35 | 12X12 | |
| STDCR1212F16 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Правое | 9.52 | 12X12 | |
| STDCR1616H11 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Правое | 6.35 | 16X16 | Текущая |
| STDCR1616H16 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | |
| STDCR2020K16 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Правое | 9.52 | 20X20 | |
| STDCR2525M16 | точение фаски, точение | 45° | Квадратный хвостовик | Нет | Правое | 9.52 | 25X25 | |
| STFCL0808D09 | Внутреннее торцевание | 90° | Квадратный хвостовик | Нет | Левое | 5.55 | 8X8 | |
| STFCL1010E09 | Внутреннее торцевание | 90° | Квадратный хвостовик | Нет | Левое | 5.55 | 10X10 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STDCR1616H11.
Пластины токарные по ISO 18325
- TCGT110202-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, радиус 0,2 мм, сплав KM15
- TCGT110204-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав KM15
- TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20
- TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 2,38 мм
- TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35
Пластины фрезерные2
- TCMW110204KM15Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав KM15
- TCMW110204PM25Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав PM25
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
