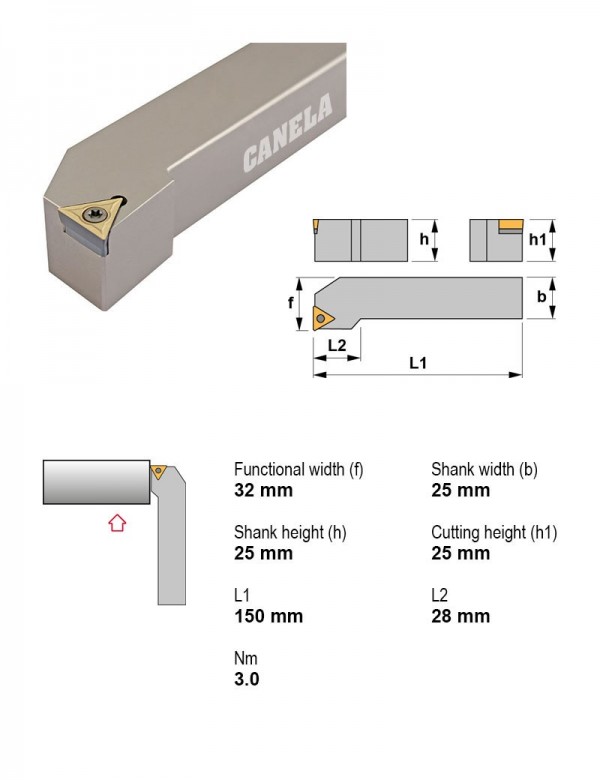

Державка токарная, 25X25, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Canela · Державки токарные — центральный винт, пластина T (треугольная 60°) · арт. STFCR2525M16

Державка токарная, 25X25, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Положительный

ПрименениеВнутреннее торцевание
Главный угол в плане90°
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Сечение державки25X25
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул STFCR2525M16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу STFCR2525M16 →

Другие типоразмеры серии

Державки токарные — центральный винт, пластина T (треугольная 60°) — 125 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеКрепление пластиныВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммЗадний уголФорма пластиныСечение державкиВ список
STFCR1010E09Внутреннее торцевание90°Центральный винтНетПравое5.55ПоложительныйT — треугольная 60°10X10
STFCR1212F11Внутреннее торцевание90°Центральный винтНетПравое6.35ПоложительныйT — треугольная 60°12X12
STFCR1212F16Внутреннее торцевание90°Центральный винтНетПравое9.52ПоложительныйT — треугольная 60°12X12
STFCR1616H11Внутреннее торцевание90°Центральный винтНетПравое6.35ПоложительныйT — треугольная 60°16X16
STFCR1616H16Внутреннее торцевание90°Центральный винтНетПравое9.52ПоложительныйT — треугольная 60°16X16
STFCR2020K16Внутреннее торцевание90°Центральный винтНетПравое9.52ПоложительныйT — треугольная 60°20X20
STFCR2525M16Внутреннее торцевание90°Центральный винтНетПравое9.52ПоложительныйT — треугольная 60°25X25Текущая
STGCL0808D09внутреннее торцевание, точение90°Центральный винтНетЛевое5.55ПоложительныйT — треугольная 60°8X8
STGCL1010E09внутреннее торцевание, точение90°Центральный винтНетЛевое5.55ПоложительныйT — треугольная 60°10X10
STGCL1212F11внутреннее торцевание, точение90°Центральный винтНетЛевое6.35ПоложительныйT — треугольная 60°12X12
STGCL1212F16внутреннее торцевание, точение90°Центральный винтНетЛевое9.52ПоложительныйT — треугольная 60°12X12
STGCL1616H11внутреннее торцевание, точение90°Центральный винтНетЛевое6.35ПоложительныйT — треугольная 60°16X16
Показать ещё · всего в серии 125

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к STFCR2525M16.

Пластины токарные по ISO 183214

  • TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
  • TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
  • TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
  • TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
  • TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
  • TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
  • TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,97 мм
  • TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
  • TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
  • TCMW16T304KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMW16T308KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм

Винты для пластин2

  • 1335Винт Torx M3,5×0,6 1335
  • 1750Винт под шестигранник M5×0,5

Запчасти к инструменту2

  • 3414Пластина опорная треугольная
  • 5516Ключ Torx T15 5516

Документы по позиции

Для этой позиции документы пока не привязаны.
