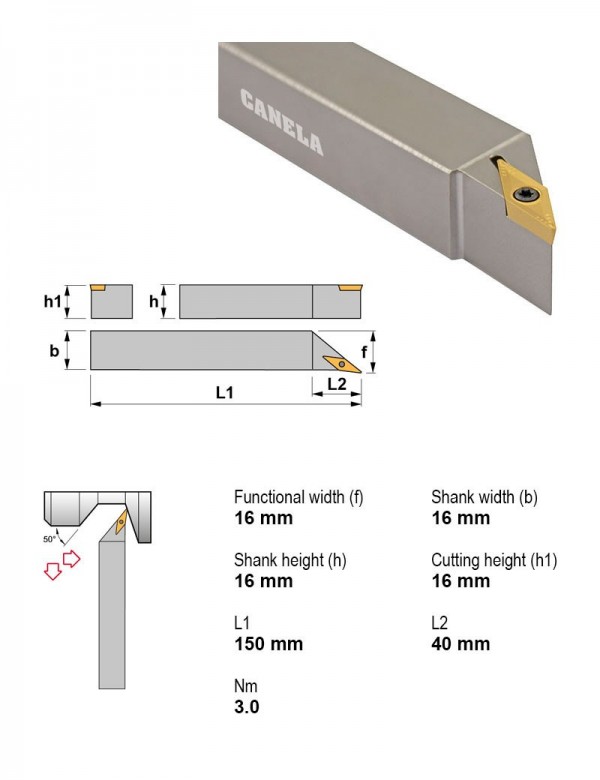

Державка токарная, 16X16, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVJCL1616M16

Державка токарная, 16X16, 93°, левое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Положительный

ПрименениеПрофилирование
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Сечение державки16X16
Форма пластиныV — ромбическая 35°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул SVJCL1616M16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу SVJCL1616M16 →

Другие типоразмеры серии

Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеВнутренняя подача СОЖНаправление резанияПрименениеПод пластину, I.C., ммСечение державкиВ список
SVJCL1010M1193°НетЛевоеПрофилирование6.3510X10
SVJCL1212F1193°НетЛевоеПрофилирование6.3512X12
SVJCL1212M1193°НетЛевоеПрофилирование6.3512X12
SVJCL1212M1693°НетЛевоеПрофилирование9.5212X12
SVJCL1616H1193°НетЛевоеПрофилирование6.3516X16
SVJCL1616M1193°НетЛевоеПрофилирование6.3516X16
SVJCL1616M1693°НетЛевоеПрофилирование9.5216X16Текущая
SVJCL2020K11-A93°ЕстьЛевоеПрофилирование—20X20
SVJCL2020K16-A93°ЕстьЛевоеПрофилирование—20X20
SVJCL2525M1193°НетЛевоеПрофилирование6.3525X25
SVJCL2525M16-A93°ЕстьЛевоеПрофилирование—25X25
SVJCL3225P1693°НетЛевоеПрофилирование9.5232X25
Показать ещё · всего в серии 135

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SVJCL1616M16.

Пластины токарные по ISO 18323

  • VCGT160404-ALKM15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
  • VCGT160404-APKM15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
  • VCGT160412-APKM15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая

Винты для пластин1

  • 1240-IPВинт Torx M4×0,7 1240-IP

Запчасти к инструменту1

Документы по позиции

Для этой позиции документы пока не привязаны.
