Canela · Пластины токарные — точение · арт. TNGN160416CC2

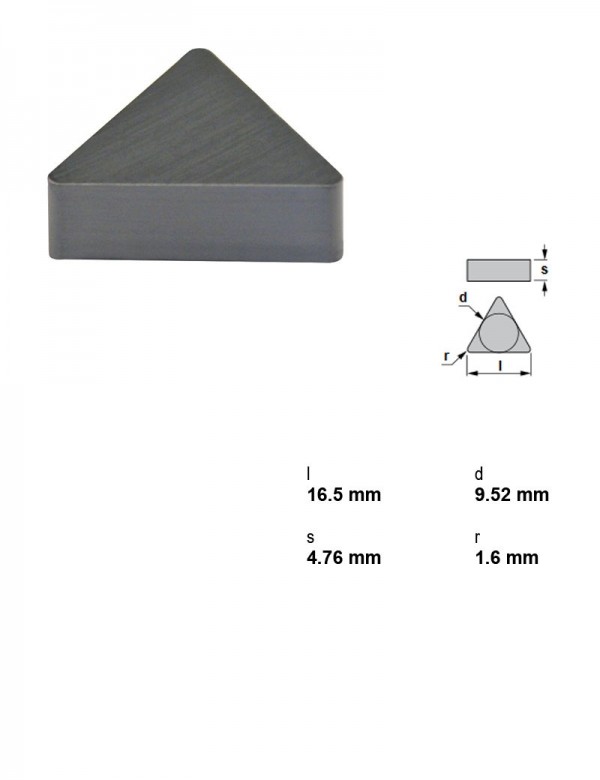

Пластина токарная, треугольная 60°, IC 9,52 мм, сплав CC2
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.6 |
| Марка сплава | CC2 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 4,76 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| TNGA160412CB30 | CB30 | Твёрдые материалы | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 1.2 | |
| TNGA160412CB70 | CB70 | Твёрдые материалы | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 1.2 | |
| TNGA160412CC7 | CC7 | Сталь | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 1.2 | |
| TNGA160416CC7 | CC7 | Сталь | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 1.6 | |
| TNGN160408CC2 | CC2 | Чугун | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 0.8 | |
| TNGN160412CC2 | CC2 | Чугун | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 1.2 | |
| TNGN160416CC2 | CC2 | Чугун | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 1.6 | Текущая |
| TNGN160708CC2 | CC2 | Чугун | T — треугольная 60° | 7,94 | 9,52 | Отрицательный | 0.8 | |
| TNGN160712CC2 | CC2 | Чугун | T — треугольная 60° | 7,94 | 9,52 | Отрицательный | 1.2 | |
| TNMA160408TK15 | TK15 | Чугун | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 0.8 | |
| TNMA220412TK15 | TK15 | Чугун | T — треугольная 60° | 4,76 | 12,7 | Отрицательный | 1.2 | |
| TNMG160404FC-TN15 | TN15 | Сталь | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 0.4 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TNGN160416CC2 указан производителем как подходящий.
Державки токарные по ISO 56088
- CTFNL2525M16-4CDДержавка токарная керамическая, 25X25, 90°, левое
- CTFNL3225P16-4CDДержавка токарная керамическая, 32X25, 90°, левое
- CTFNR2525M16-4CDДержавка токарная керамическая, 25X25, 90°, правое
- CTFNR3225P16-4CDДержавка токарная керамическая, 32X25, 90°, правое
- CTGNL2525M16-4CDДержавка токарная керамическая, 25X25, 90°, левое
- CTGNL3225P16-4CDДержавка токарная керамическая, 32X25, 90°, левое
- CTGNR2525M16-4CDДержавка токарная керамическая, 25X25, 90°, правое
- CTGNR3225P16-4CDДержавка токарная керамическая, 32X25, 90°, правое
