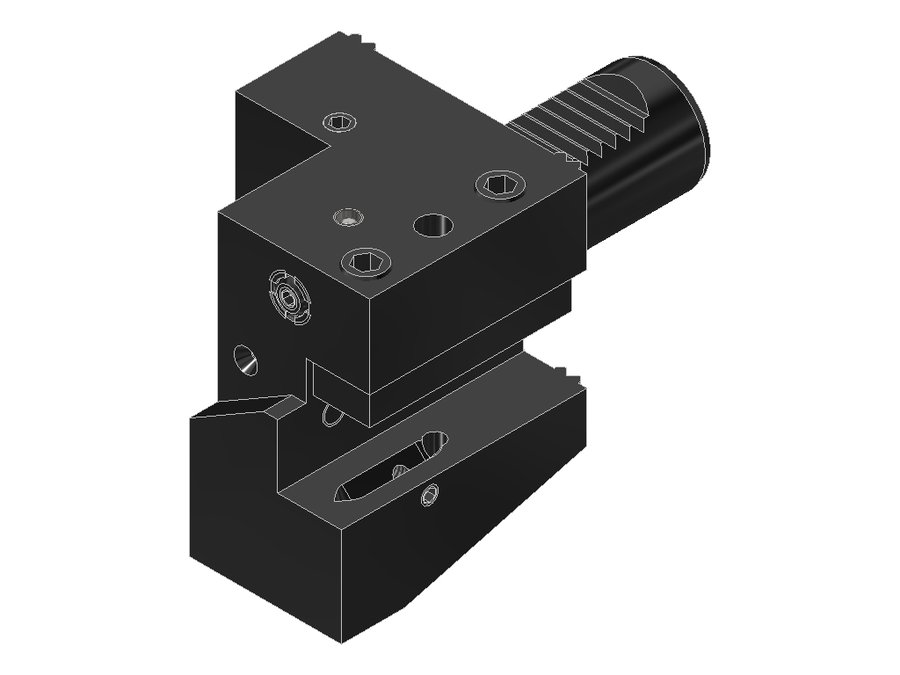

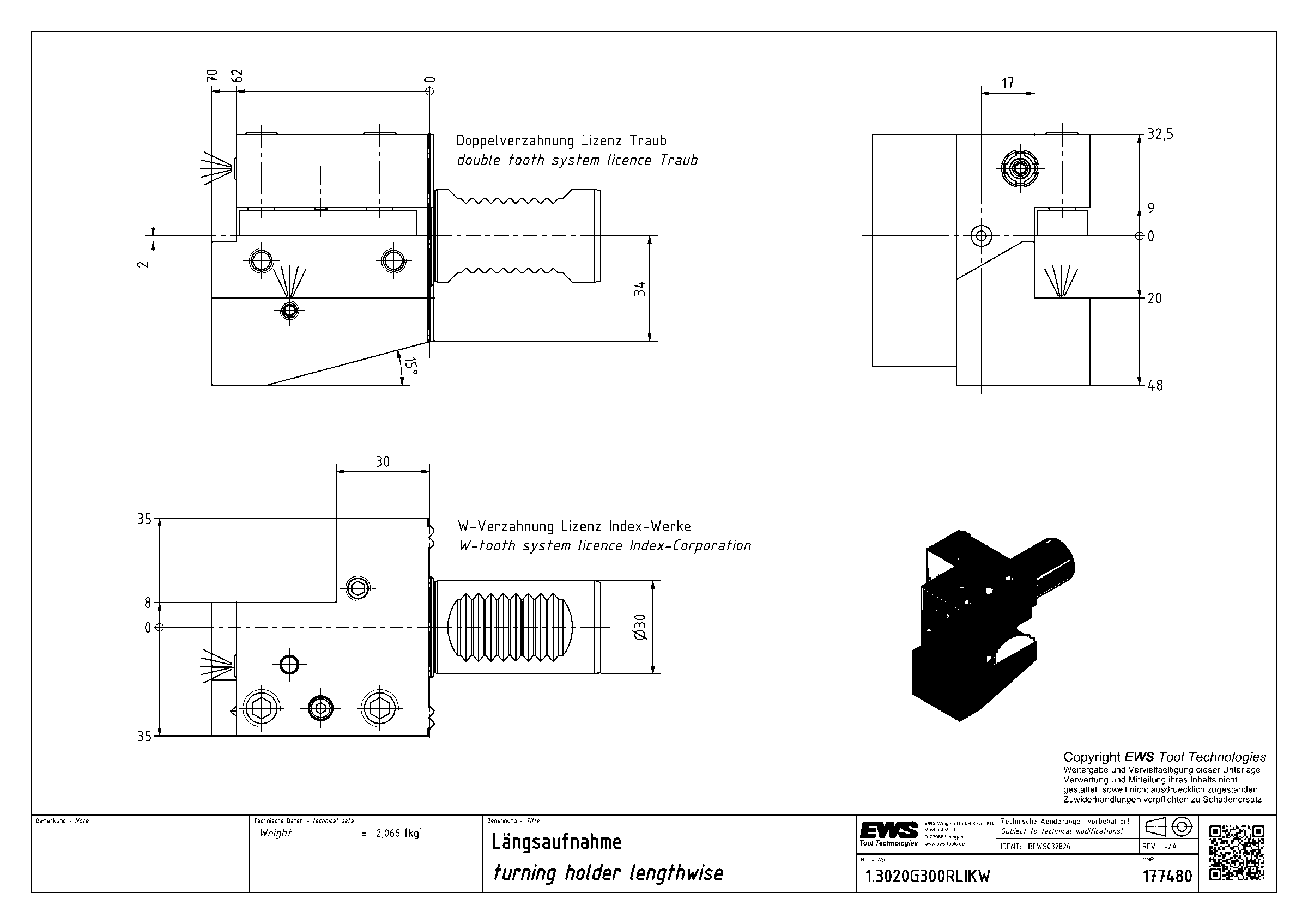

Державка токарная продольная EWS 1.3020G300RLIKW, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.3020G300RLIKW

Державка токарная продольная EWS 1.3020G300RLIKW, хвостовик Ø30, сечение 20×20 мм

Система фиксации в гнездеW-зубчатое соединение
Угол выхода0°
Код интерфейса станкаZYW03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Вылет LPR70 мм
Масса2,066 кг
Высота80,5 мм
Общая длина125 мм
Ширина70 мм
Заказной номер EWS177480
Радиальная высота48 мм
Радиальная ширина35 мм
Функциональная ширина17 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.3020G300RLIKW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.2520RLIKVDI25хвостовик 20x20552566103
1.2520RLIKWVDI25хвостовик 20x2056,52566104,45
1.2520RLWVDI25хвостовик 20x2056,52566104,45
1.3020/16VDI30хвостовик 20x20703066125
1.3020/16RLVDI30хвостовик 20x20703071125
1.3020E465VDI30хвостовик 20x20903070145
1.3020G300RLIKWVDI30хвостовик 20x20703080,5125Текущая
1.3020IKVDI30хвостовик 20x20703066125
1.3020LT10IKVDI30хвостовик 20x20753080130
1.3020RLIKVDI30хвостовик 20x20703071125
1.3020TNC65VDI30хвостовик 20x20653070120
1.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.3020G300RLIKW.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
