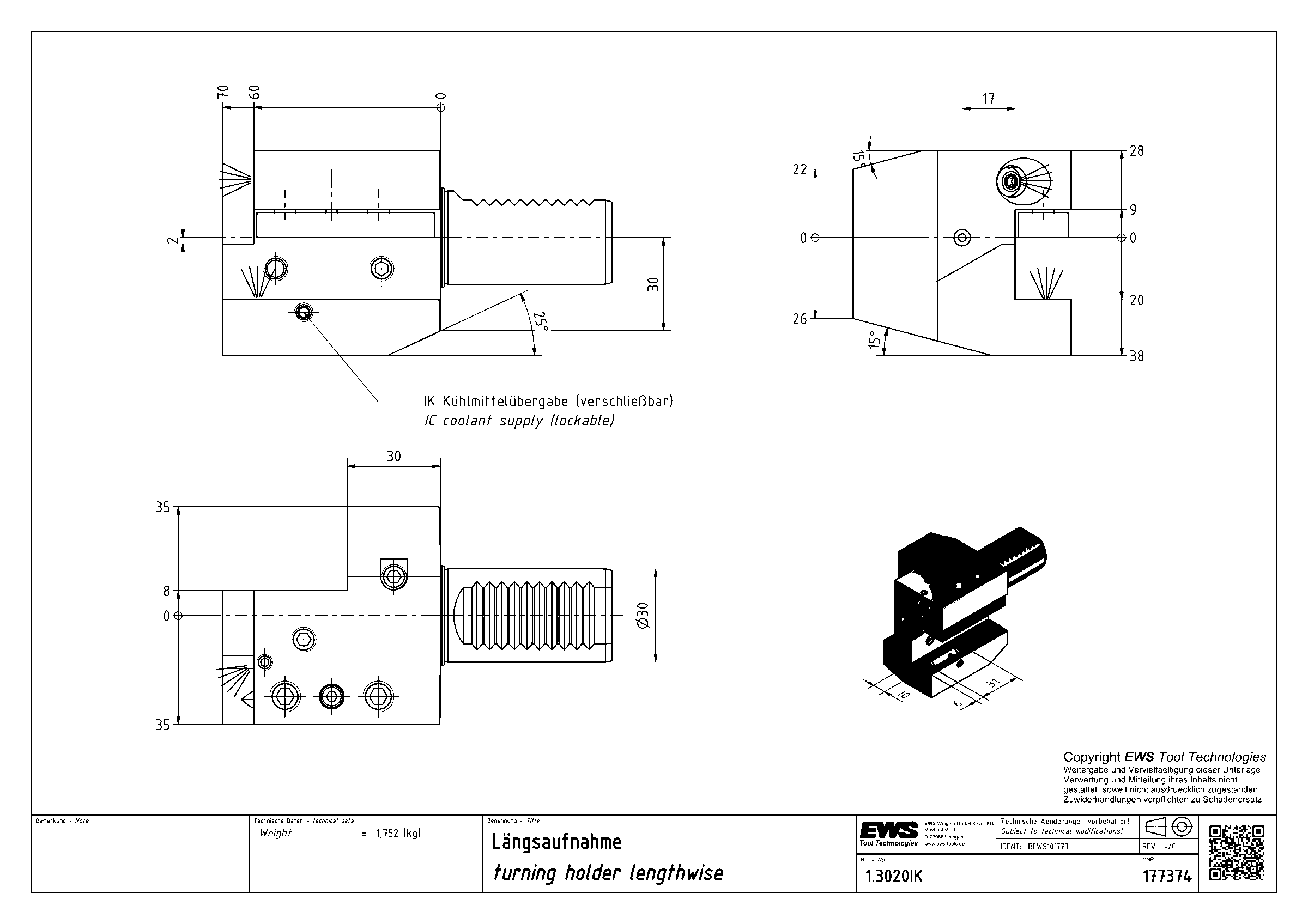

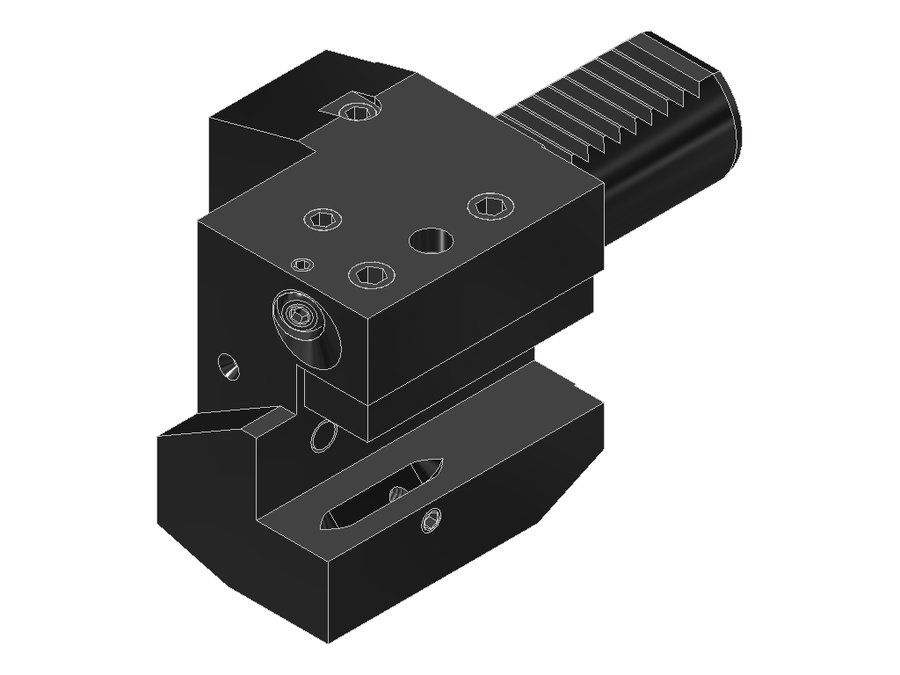

Державка токарная продольная EWS 1.3020IK, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS для VDI · арт. 1.3020IK

Державка токарная продольная EWS 1.3020IK, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Функциональная длина0 мм
Вылет LPR70 мм
Масса1,752 кг
Высота66 мм
Общая длина125 мм
Ширина70 мм
Заказной номер EWS177374
Радиальная высота38 мм
Радиальная ширина35 мм
Функциональная ширина17 мм

Другие типоразмеры серии

Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммДиаметр хвостовика, ммОбщая длина, ммВ список
1.2520RLIKWVDI25хвостовик 20x20056,525104,45
1.2520RLWVDI25хвостовик 20x20056,525104,45
1.3020/16VDI30хвостовик 20x2007030125
1.3020/16RLVDI30хвостовик 20x2007030125
1.3020E465VDI30хвостовик 20x2009030145
1.3020G300RLIKWVDI30хвостовик 20x2007030125
1.3020IKVDI30хвостовик 20x2007030125Текущая
1.3020LT10IKVDI30хвостовик 20x2007530130
1.3020RLIKVDI30хвостовик 20x2007030125
1.3020TNC65VDI30хвостовик 20x2006530120
1.3025/20G300RLIKWVDI30хвостовик 25x2507030125
1.3025G300RLVDI30хвостовик 25x2507030125
Показать ещё · всего в серии 133

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.3020IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
