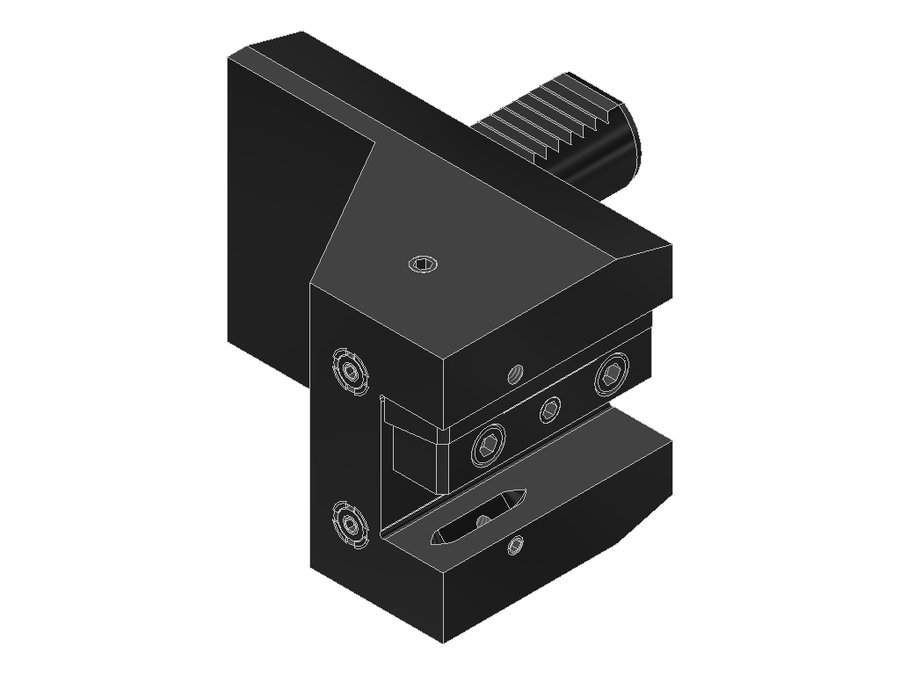

Державка токарная продольная EWS 1.3020LT10IK, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.3020LT10IK

Державка токарная продольная EWS 1.3020LT10IK, хвостовик Ø30, сечение 20×20 мм

Система фиксации в гнездештифт (планка)
Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Вылет LPR75 мм
Масса3,484 кг
Высота80 мм
Общая длина130 мм
Ширина120 мм
Заказной номер EWS204789
Радиальная высота40 мм
Радиальная ширина80 мм
Функциональная ширина60 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.3020LT10IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.2520RLWVDI25хвостовик 20x2056,52566104,45
1.3020/16VDI30хвостовик 20x20703066125
1.3020/16RLVDI30хвостовик 20x20703071125
1.3020E465VDI30хвостовик 20x20903070145
1.3020G300RLIKWVDI30хвостовик 20x20703080,5125
1.3020IKVDI30хвостовик 20x20703066125
1.3020LT10IKVDI30хвостовик 20x20753080130Текущая
1.3020RLIKVDI30хвостовик 20x20703071125
1.3020TNC65VDI30хвостовик 20x20653070120
1.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125
1.3025G300RLVDI30хвостовик 25x25703080,5125
1.3025G300RLIKVDI30хвостовик 25x25703080,5125

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.3020LT10IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 1.3020LT10IK указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
