EWS · Державки универсальные EWS для BMT · арт. 15.BMT19.05LT2000V16IK

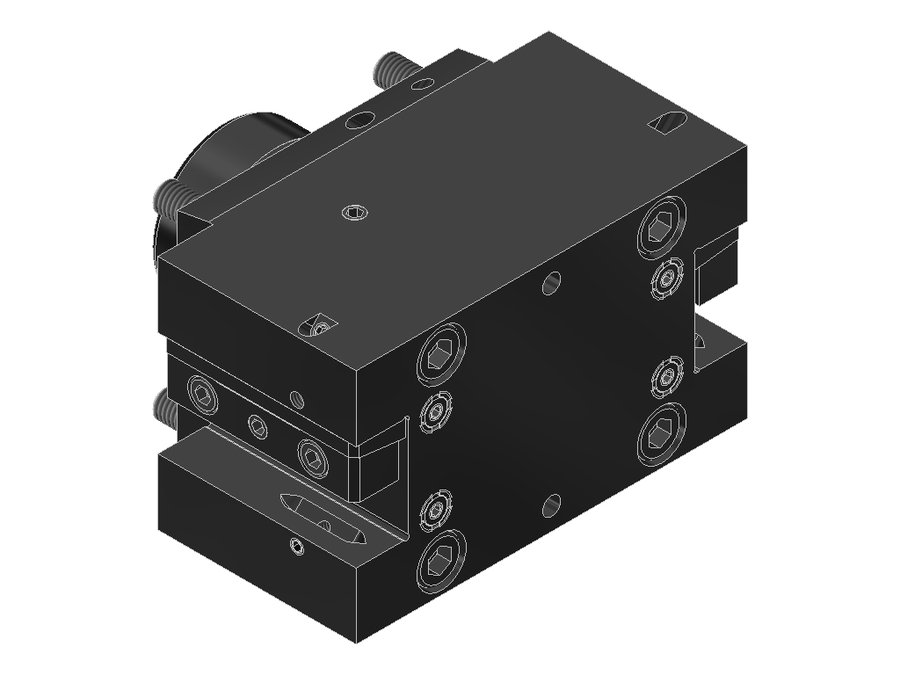

Державка универсальная EWS 15.BMT19.05LT2000V16IK, BMT, сечение 19.05×19.05 мм
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB065A5515 |
| Код интерфейса инструмента | VKT12120135 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 Okuma |
| Присоединение инструмента | хвостовик 3/4"x3/4" |
| Функциональная длина | 0 мм |
| Вылет LPR | 85 мм |
| Масса | 7,537 кг |
| Высота | 86 мм |
| Общая длина | 118,5 мм |
| Ширина | 142 мм |
| Заказной номер EWS | 238892 |
| Радиальная высота | 43 мм |
| Радиальная ширина | 71 мм |
| Функциональная ширина | 51,95 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT19.05BMT45IKZ42X60 | BMT45 | хвостовик 3/4"x3/4" | 0 | 60 | 75 | 64,6 | |
| 15.BMT19.05BMT45Z42X60 | BMT45 | хвостовик 3/4"x3/4" | 0 | 60 | 75 | 64,6 | |
| 15.BMT19.05BMT55 | BMT55 | хвостовик 3/4"x3/4" | 0 | 73 | 85 | 77,6 | |
| 15.BMT19.05BMT55IK | BMT55 | хвостовик 3/4"x3/4" | 0 | 73 | 85 | 77,6 | |
| 15.BMT19.05LT2000V16IK | BMT55 Okuma | хвостовик 3/4"x3/4" | 0 | 85 | 86 | 118,5 | Текущая |
| 15.BMT19.05NZIK | BMT40 DMG Mori | хвостовик 3/4"x3/4" | 0 | 95 | 78 | 107,1 | |
| 15.BMT19.05SL150 | BMT32B | хвостовик 3/4"x3/4" | 0 | 50 | 90 | 55 | |
| 15.BMT20BMT42IK | BMT42 DMG Mori | хвостовик 20x20 | 0 | 75 | 80 | 85 | |
| 15.BMT20BMT45IKZ42X60 | BMT45 | хвостовик 20x20 | 0 | 60 | 75 | 64,6 | |
| 15.BMT20BMT45Z42X60 | BMT45 | хвостовик 20x20 | 0 | 60 | 75 | 64,6 | |
| 15.BMT20BMT55 | BMT55 | хвостовик 20x20 | 0 | 73 | 85 | 77,6 | |
| 15.BMT20BMT55IK | BMT55 | хвостовик 20x20 | 0 | 73 | 85 | 77,6 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT19.05LT2000V16IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
