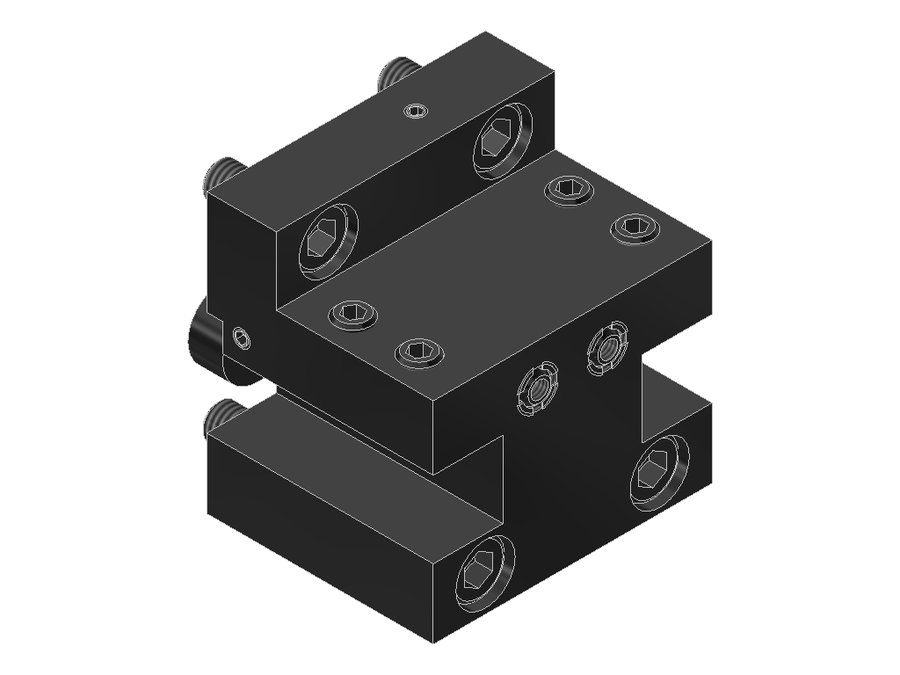

Изображение серии «Державки универсальные EWS для BMT»: фотографии самого изделия нет.
EWS · Державки универсальные EWS для BMT · арт. 15.BMT19.05SL150
Державка универсальная EWS 15.BMT19.05SL150, BMT, сечение 19.05×19.05 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064B3215 |
| Код интерфейса инструмента | VKT12120135 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT32B |
| Присоединение инструмента | хвостовик 3/4"x3/4" |
| Функциональная длина | 0 мм |
| Вылет LPR | 50 мм |
| Масса | 3,782 кг |
| Высота | 90 мм |
| Общая длина | 55 мм |
| Ширина | 120 мм |
| Заказной номер EWS | S03842 |
| Радиальная высота | 45 мм |
| Функциональная ширина | 4 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT19.05BMT45IKZ42X60 | BMT45 | хвостовик 3/4"x3/4" | 0 | 60 | 75 | 64,6 | |
| 15.BMT19.05BMT45Z42X60 | BMT45 | хвостовик 3/4"x3/4" | 0 | 60 | 75 | 64,6 | |
| 15.BMT19.05BMT55 | BMT55 | хвостовик 3/4"x3/4" | 0 | 73 | 85 | 77,6 | |
| 15.BMT19.05BMT55IK | BMT55 | хвостовик 3/4"x3/4" | 0 | 73 | 85 | 77,6 | |
| 15.BMT19.05LT2000V16IK | BMT55 Okuma | хвостовик 3/4"x3/4" | 0 | 85 | 86 | 118,5 | |
| 15.BMT19.05NZIK | BMT40 DMG Mori | хвостовик 3/4"x3/4" | 0 | 95 | 78 | 107,1 | |
| 15.BMT19.05SL150 | BMT32B | хвостовик 3/4"x3/4" | 0 | 50 | 90 | 55 | Текущая |
| 15.BMT20BMT42IK | BMT42 DMG Mori | хвостовик 20x20 | 0 | 75 | 80 | 85 | |
| 15.BMT20BMT45IKZ42X60 | BMT45 | хвостовик 20x20 | 0 | 60 | 75 | 64,6 | |
| 15.BMT20BMT45Z42X60 | BMT45 | хвостовик 20x20 | 0 | 60 | 75 | 64,6 | |
| 15.BMT20BMT55 | BMT55 | хвостовик 20x20 | 0 | 73 | 85 | 77,6 | |
| 15.BMT20BMT55IK | BMT55 | хвостовик 20x20 | 0 | 73 | 85 | 77,6 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT19.05SL150.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL15Приспособление монтажное EWS MW-BMT-SL15, MW-BMT-SL15
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
