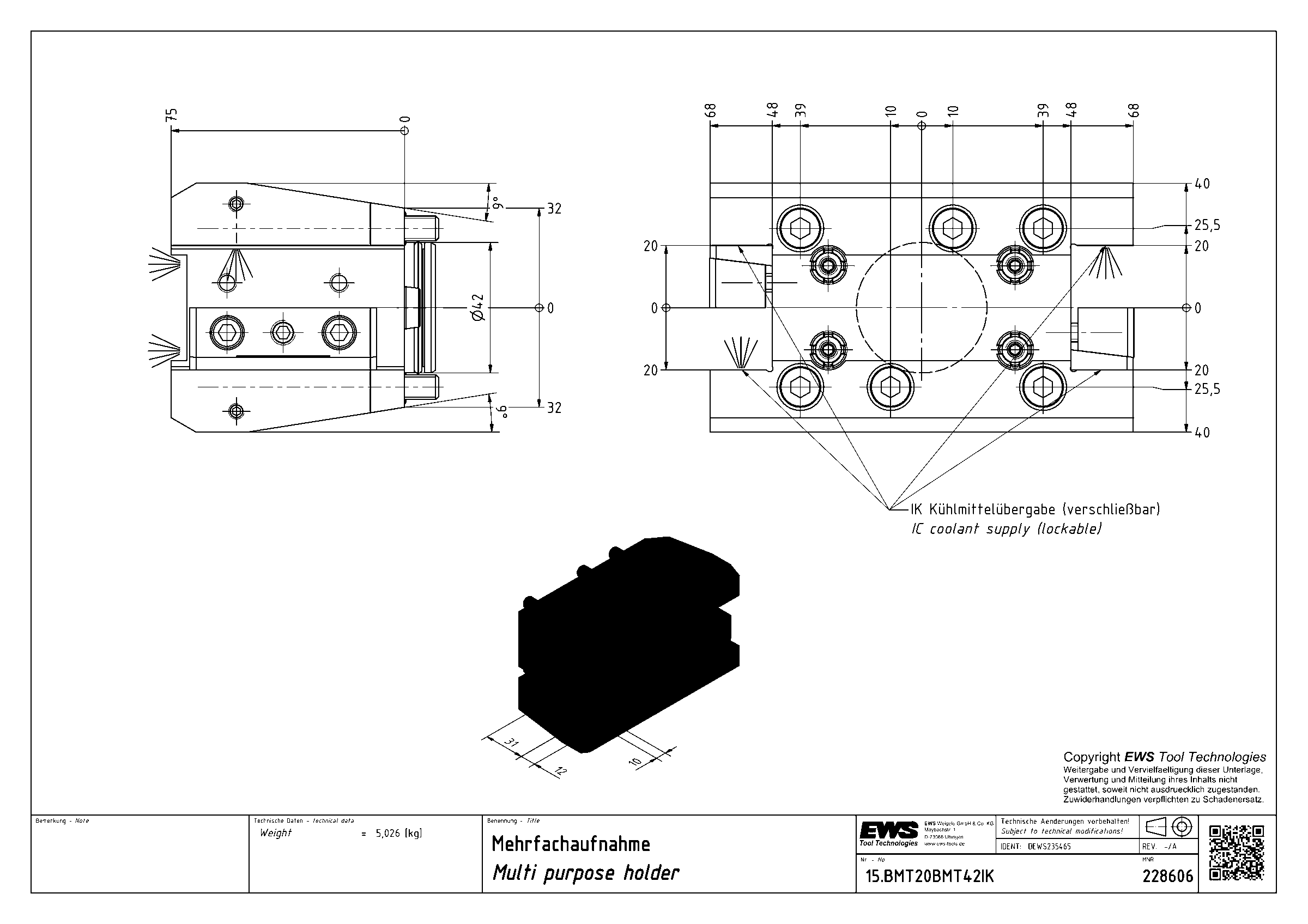

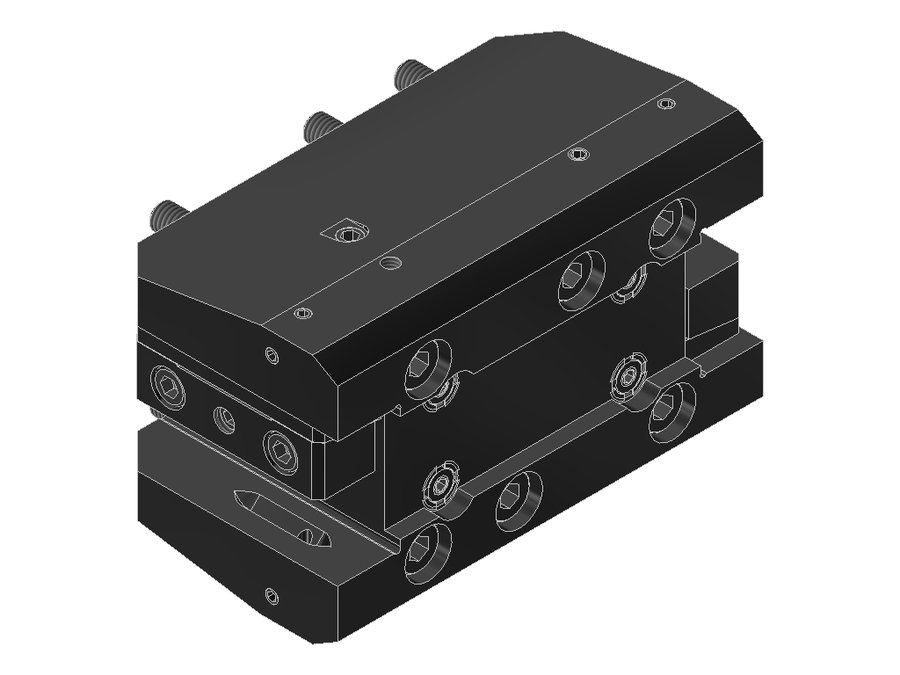

Державка универсальная EWS 15.BMT20BMT42IK, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20BMT42IK

Державка универсальная EWS 15.BMT20BMT42IK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB051A4215
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT42 DMG Mori
Присоединение инструментахвостовик 20x20
Вылет LPR75 мм
Масса5,026 кг
Высота80 мм
Общая длина85 мм
Ширина136 мм
Заказной номер EWS228606
Радиальная высота40 мм
Радиальная ширина68 мм
Функциональная ширина48 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20BMT42IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT19.05BMT45Z42X60BMT45хвостовик 3/4"x3/4"607564,6
15.BMT19.05BMT55BMT55хвостовик 3/4"x3/4"738577,6
15.BMT19.05BMT55IKBMT55хвостовик 3/4"x3/4"738577,6
15.BMT19.05LT2000V16IKBMT55 Okumaхвостовик 3/4"x3/4"8586118,5
15.BMT19.05NZIKBMT40 DMG Moriхвостовик 3/4"x3/4"9578107,1
15.BMT19.05SL150BMT32Bхвостовик 3/4"x3/4"509055
15.BMT20BMT42IKBMT42 DMG Moriхвостовик 20x20758085Текущая
15.BMT20BMT45IKZ42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT45Z42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT55BMT55хвостовик 20x20738577,6
15.BMT20BMT55IKBMT55хвостовик 20x20738577,6
15.BMT20BNDIKBMT45Aхвостовик 20x20607866

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20BMT42IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
