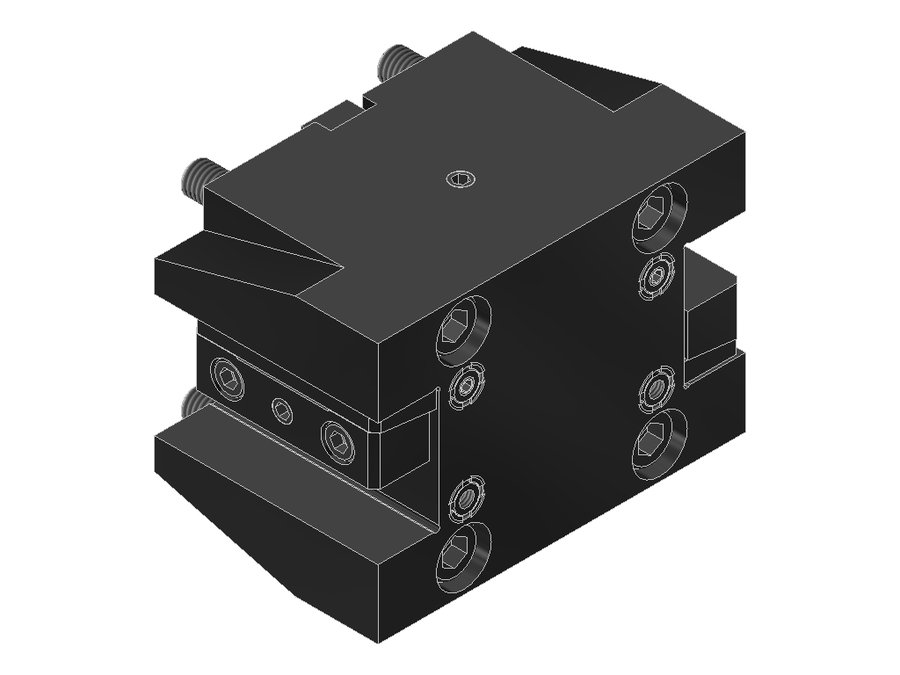

Державка универсальная EWS 15.BMT20BMT55, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20BMT55

Державка универсальная EWS 15.BMT20BMT55, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментахвостовик 20x20

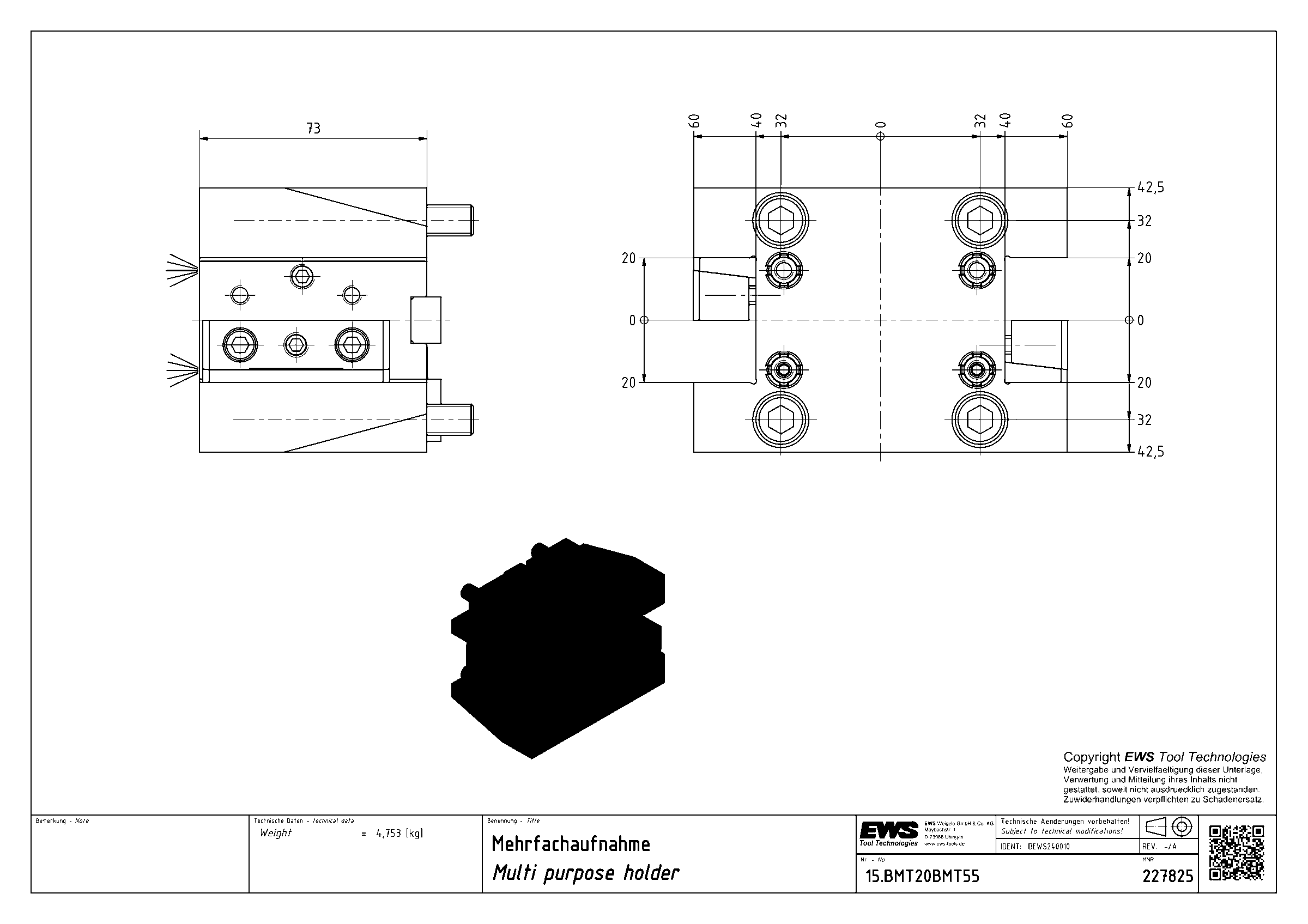

Вылет LPR73 мм
Масса4,753 кг
Высота85 мм
Общая длина77,6 мм
Ширина120 мм
Заказной номер EWS227825
Радиальная высота42,5 мм
Радиальная ширина60 мм
Функциональная ширина40 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20BMT55 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT19.05LT2000V16IKBMT55 Okumaхвостовик 3/4"x3/4"8586118,5
15.BMT19.05NZIKBMT40 DMG Moriхвостовик 3/4"x3/4"9578107,1
15.BMT19.05SL150BMT32Bхвостовик 3/4"x3/4"509055
15.BMT20BMT42IKBMT42 DMG Moriхвостовик 20x20758085
15.BMT20BMT45IKZ42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT45Z42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT55BMT55хвостовик 20x20738577,6Текущая
15.BMT20BMT55IKBMT55хвостовик 20x20738577,6
15.BMT20BNDIKBMT45Aхвостовик 20x20607866
15.BMT20DAS200-15°BMT55Cхвостовик 20x2065120,8470,4
15.BMT20DBMT45IKX65SW320-15°BMT45хвостовик 20x2065107,3370,6
15.BMT20DBMT55IKSW330-15°BMT55хвостовик 20x2073115,2177,6

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20BMT55.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
