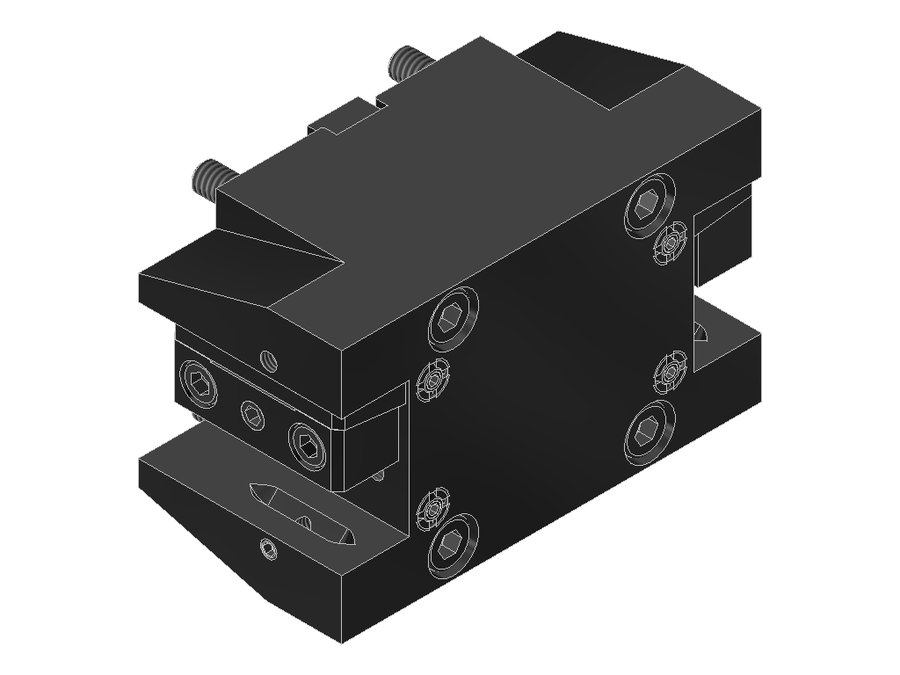

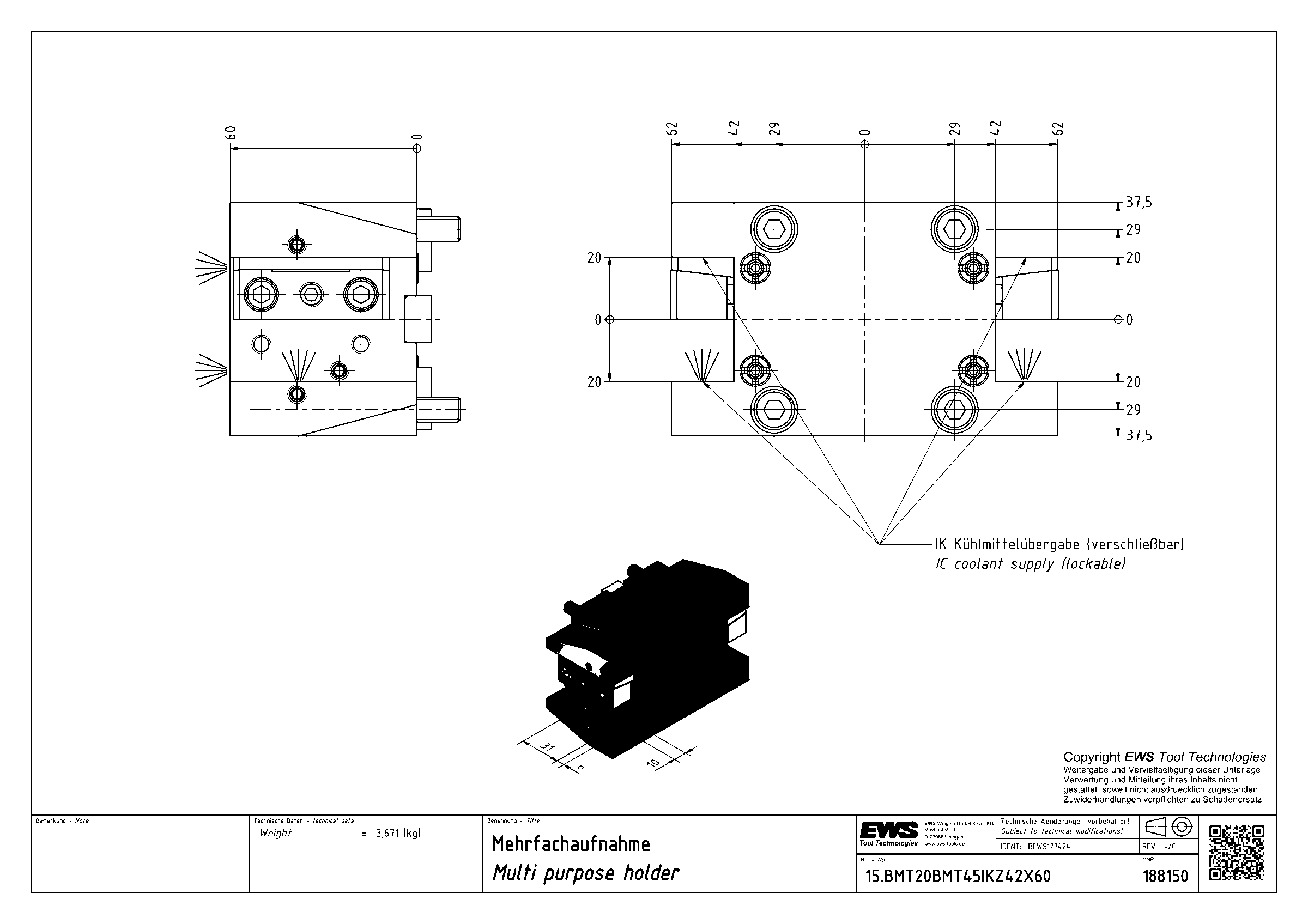

Державка универсальная EWS 15.BMT20BMT45IKZ42X60, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20BMT45IKZ42X60

Державка универсальная EWS 15.BMT20BMT45IKZ42X60, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT45
Присоединение инструментахвостовик 20x20
Вылет LPR60 мм
Масса3,671 кг
Высота75 мм
Общая длина64,6 мм
Ширина124 мм
Заказной номер EWS188150
Радиальная высота37,5 мм
Радиальная ширина62 мм
Функциональная ширина42 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20BMT45IKZ42X60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
