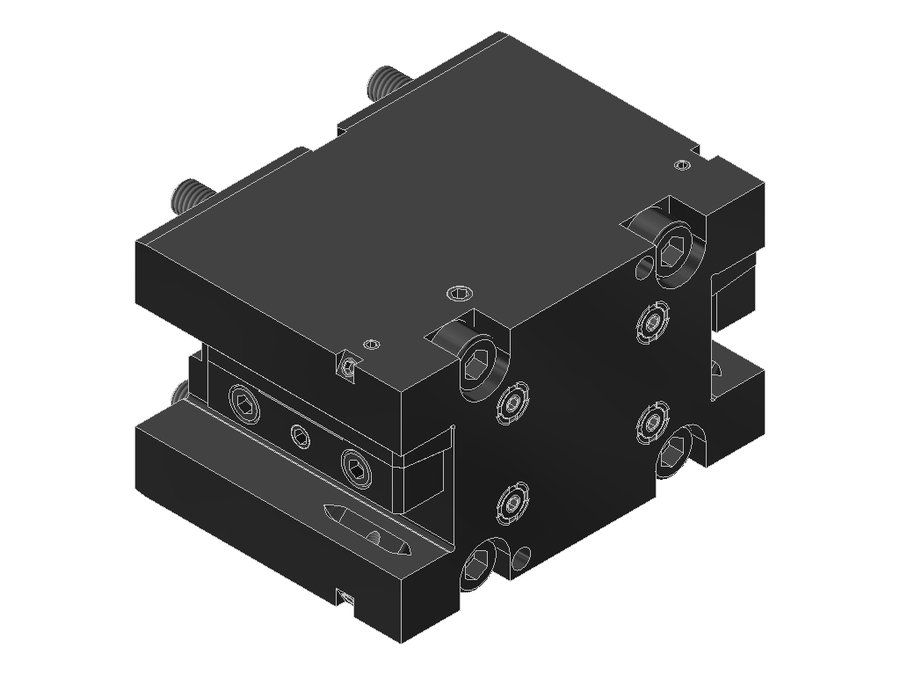

Державка универсальная EWS 15.BMT19.05NZIK, BMT, сечение 19,05×19,05 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT19.05NZIK

Державка универсальная EWS 15.BMT19.05NZIK, BMT, сечение 19,05×19,05 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаVKT12120135
Исполнениенейтральное
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментахвостовик 3/4"x3/4"
Вылет LPR95 мм
Масса6,633 кг
Высота78 мм
Общая длина107,1 мм
Ширина130 мм
Заказной номер EWS236523
Радиальная высота39 мм
Радиальная ширина65 мм
Функциональная ширина45,95 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT19.05NZIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT19.05BMT45IKZ42X60BMT45хвостовик 3/4"x3/4"607564,6
15.BMT19.05BMT45Z42X60BMT45хвостовик 3/4"x3/4"607564,6
15.BMT19.05BMT55BMT55хвостовик 3/4"x3/4"738577,6
15.BMT19.05BMT55IKBMT55хвостовик 3/4"x3/4"738577,6
15.BMT19.05LT2000V16IKBMT55 Okumaхвостовик 3/4"x3/4"8586118,5
15.BMT19.05NZIKBMT40 DMG Moriхвостовик 3/4"x3/4"9578107,1Текущая
15.BMT19.05SL150BMT32Bхвостовик 3/4"x3/4"509055
15.BMT20BMT42IKBMT42 DMG Moriхвостовик 20x20758085
15.BMT20BMT45IKZ42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT45Z42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT55BMT55хвостовик 20x20738577,6
15.BMT20BMT55IKBMT55хвостовик 20x20738577,6

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT19.05NZIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
