EWS · Державки универсальные EWS для BMT · арт. 15.BMT20BMT55IK

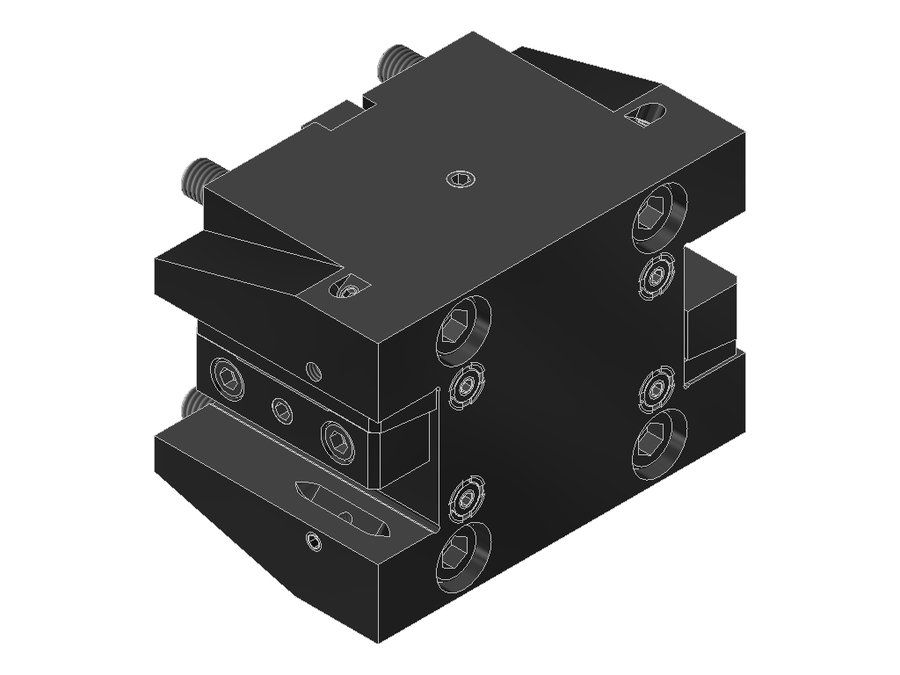

Державка универсальная EWS 15.BMT20BMT55IK, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 73 мм |
| Масса | 4,74 кг |
| Высота | 85 мм |
| Общая длина | 77,6 мм |
| Ширина | 120 мм |
| Заказной номер EWS | 227823 |
| Радиальная высота | 42,5 мм |
| Радиальная ширина | 60 мм |
| Функциональная ширина | 40 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT19.05NZIK | BMT40 DMG Mori | хвостовик 3/4"x3/4" | 0 | 95 | 78 | 107,1 | |
| 15.BMT19.05SL150 | BMT32B | хвостовик 3/4"x3/4" | 0 | 50 | 90 | 55 | |
| 15.BMT20BMT42IK | BMT42 DMG Mori | хвостовик 20x20 | 0 | 75 | 80 | 85 | |
| 15.BMT20BMT45IKZ42X60 | BMT45 | хвостовик 20x20 | 0 | 60 | 75 | 64,6 | |
| 15.BMT20BMT45Z42X60 | BMT45 | хвостовик 20x20 | 0 | 60 | 75 | 64,6 | |
| 15.BMT20BMT55 | BMT55 | хвостовик 20x20 | 0 | 73 | 85 | 77,6 | |
| 15.BMT20BMT55IK | BMT55 | хвостовик 20x20 | 0 | 73 | 85 | 77,6 | Текущая |
| 15.BMT20BNDIK | BMT45A | хвостовик 20x20 | 0 | 60 | 78 | 66 | |
| 15.BMT20DAS200-15° | BMT55C | хвостовик 20x20 | 0 | 65 | 120,84 | 70,4 | |
| 15.BMT20DBMT45IKX65SW320-15° | BMT45 | хвостовик 20x20 | 0 | 65 | 107,33 | 70,6 | |
| 15.BMT20DBMT55IKSW330-15° | BMT55 | хвостовик 20x20 | 0 | 73 | 115,21 | 77,6 | |
| 15.BMT20DBMT55IKSW350-15° | BMT55 | хвостовик 20x20 | 0 | 73 | 118,76 | 77,6 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT20BMT55IK.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
