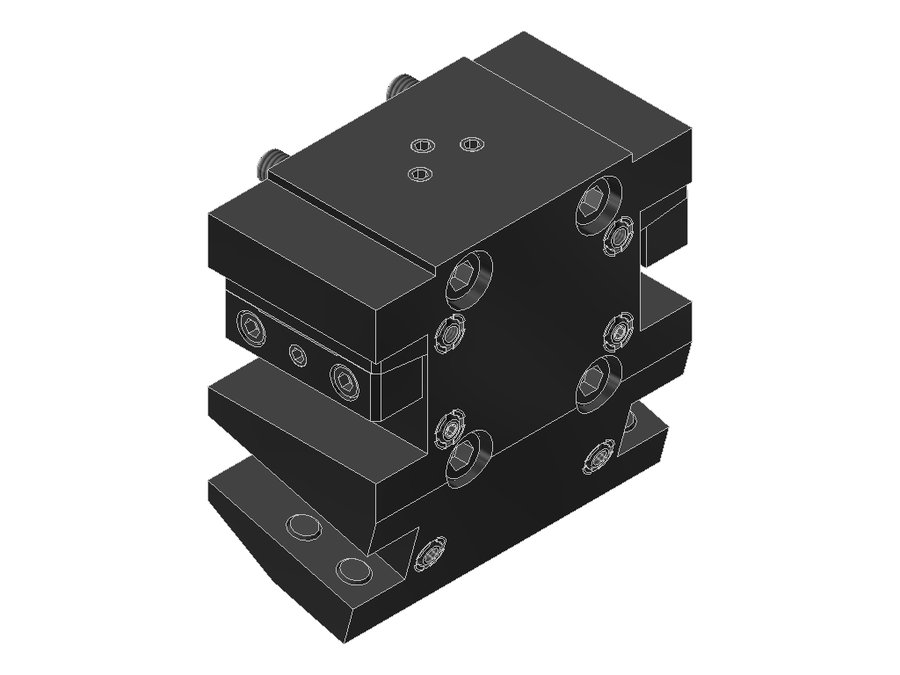

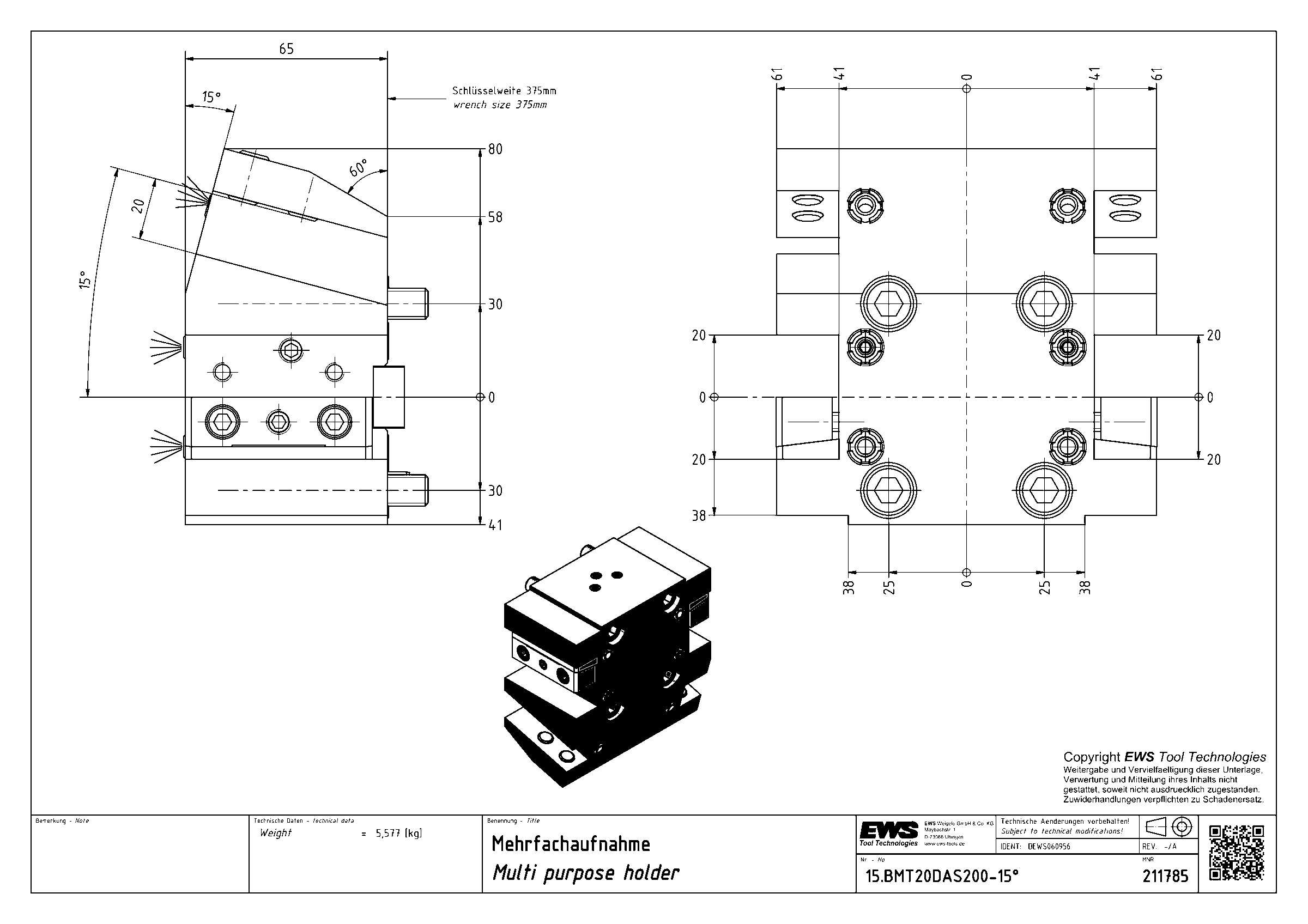

Державка универсальная EWS 15.BMT20DAS200-15°, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20DAS200-15°

Державка универсальная EWS 15.BMT20DAS200-15°, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT55C
Присоединение инструментахвостовик 20x20
Вылет LPR65 мм
Масса5,577 кг
Высота120,84 мм
Общая длина70,4 мм
Ширина122 мм
Заказной номер EWS211785
Радиальная высота41 мм
Радиальная ширина61 мм
Функциональная ширина41 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20DAS200-15° в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державка имеет два гнезда, расположенных Y-образно
  • Державку можно использовать для главного шпинделя и противошпинделя

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20BMT42IKBMT42 DMG Moriхвостовик 20x20758085
15.BMT20BMT45IKZ42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT45Z42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT55BMT55хвостовик 20x20738577,6
15.BMT20BMT55IKBMT55хвостовик 20x20738577,6
15.BMT20BNDIKBMT45Aхвостовик 20x20607866
15.BMT20DAS200-15°BMT55Cхвостовик 20x2065120,8470,4Текущая
15.BMT20DBMT45IKX65SW320-15°BMT45хвостовик 20x2065107,3370,6
15.BMT20DBMT55IKSW330-15°BMT55хвостовик 20x2073115,2177,6
15.BMT20DBMT55IKSW350-15°BMT55хвостовик 20x2073118,7677,6
15.BMT20DBMT55IKSW365-15°BMT55хвостовик 20x2073119,7477,6
15.BMT20DBMT65IKX80SW365-15°BMT65хвостовик 20x2080146,8584,9

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20DAS200-15°.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
