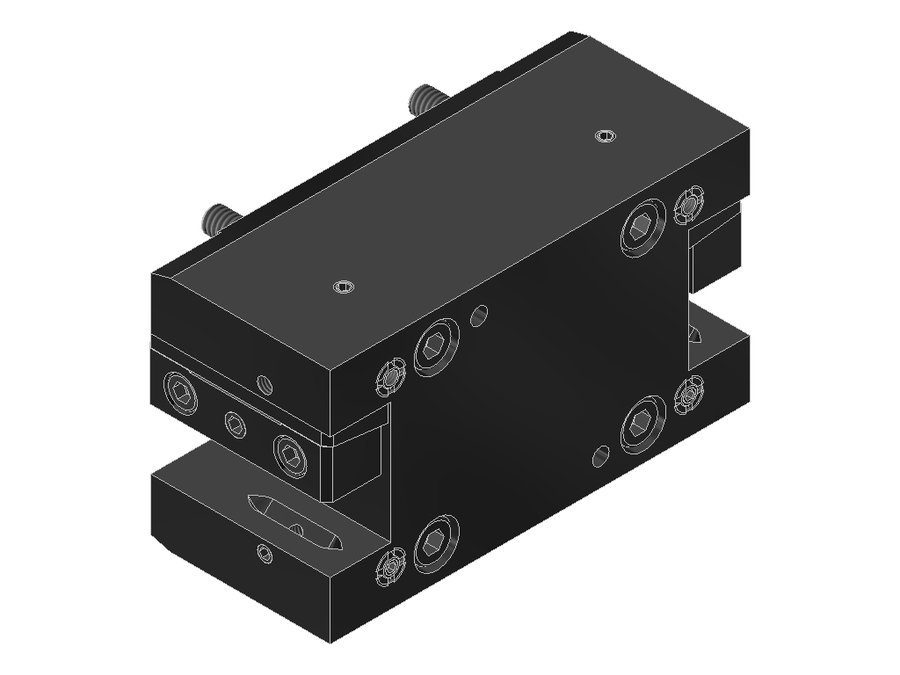

Державка универсальная EWS 15.BMT20BNDIK, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20BNDIK

Державка универсальная EWS 15.BMT20BNDIK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB056A4515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT45A
Присоединение инструментахвостовик 20x20
Вылет LPR60 мм
Масса4,514 кг
Высота78 мм
Общая длина66 мм
Ширина138 мм
Заказной номер EWS211928
Радиальная высота39 мм
Радиальная ширина69 мм
Функциональная ширина49 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20BNDIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

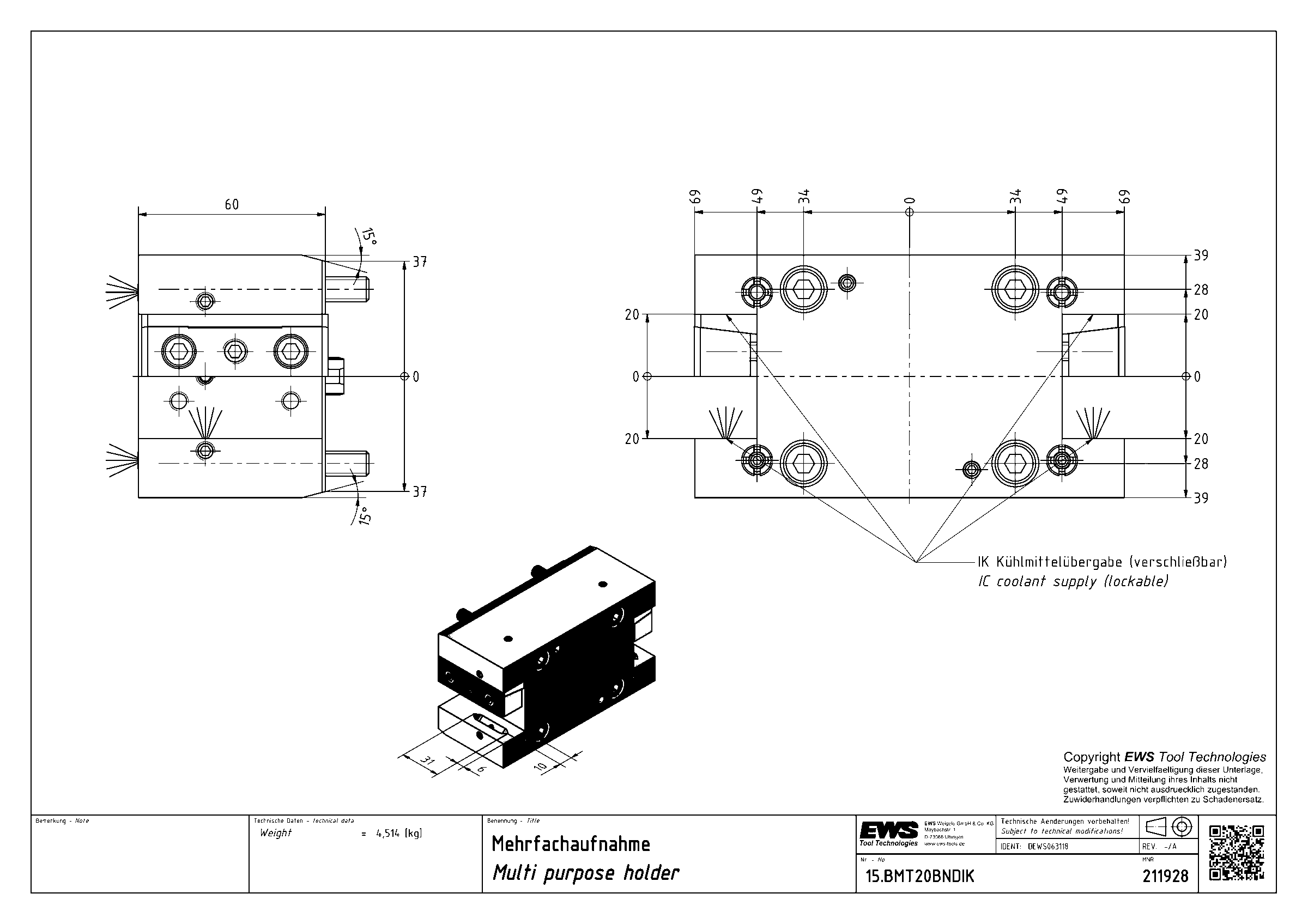

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT19.05SL150BMT32Bхвостовик 3/4"x3/4"509055
15.BMT20BMT42IKBMT42 DMG Moriхвостовик 20x20758085
15.BMT20BMT45IKZ42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT45Z42X60BMT45хвостовик 20x20607564,6
15.BMT20BMT55BMT55хвостовик 20x20738577,6
15.BMT20BMT55IKBMT55хвостовик 20x20738577,6
15.BMT20BNDIKBMT45Aхвостовик 20x20607866Текущая
15.BMT20DAS200-15°BMT55Cхвостовик 20x2065120,8470,4
15.BMT20DBMT45IKX65SW320-15°BMT45хвостовик 20x2065107,3370,6
15.BMT20DBMT55IKSW330-15°BMT55хвостовик 20x2073115,2177,6
15.BMT20DBMT55IKSW350-15°BMT55хвостовик 20x2073118,7677,6
15.BMT20DBMT55IKSW365-15°BMT55хвостовик 20x2073119,7477,6

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20BNDIK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
