EWS · Втулки редукционные EWS · арт. 28.2510SIK

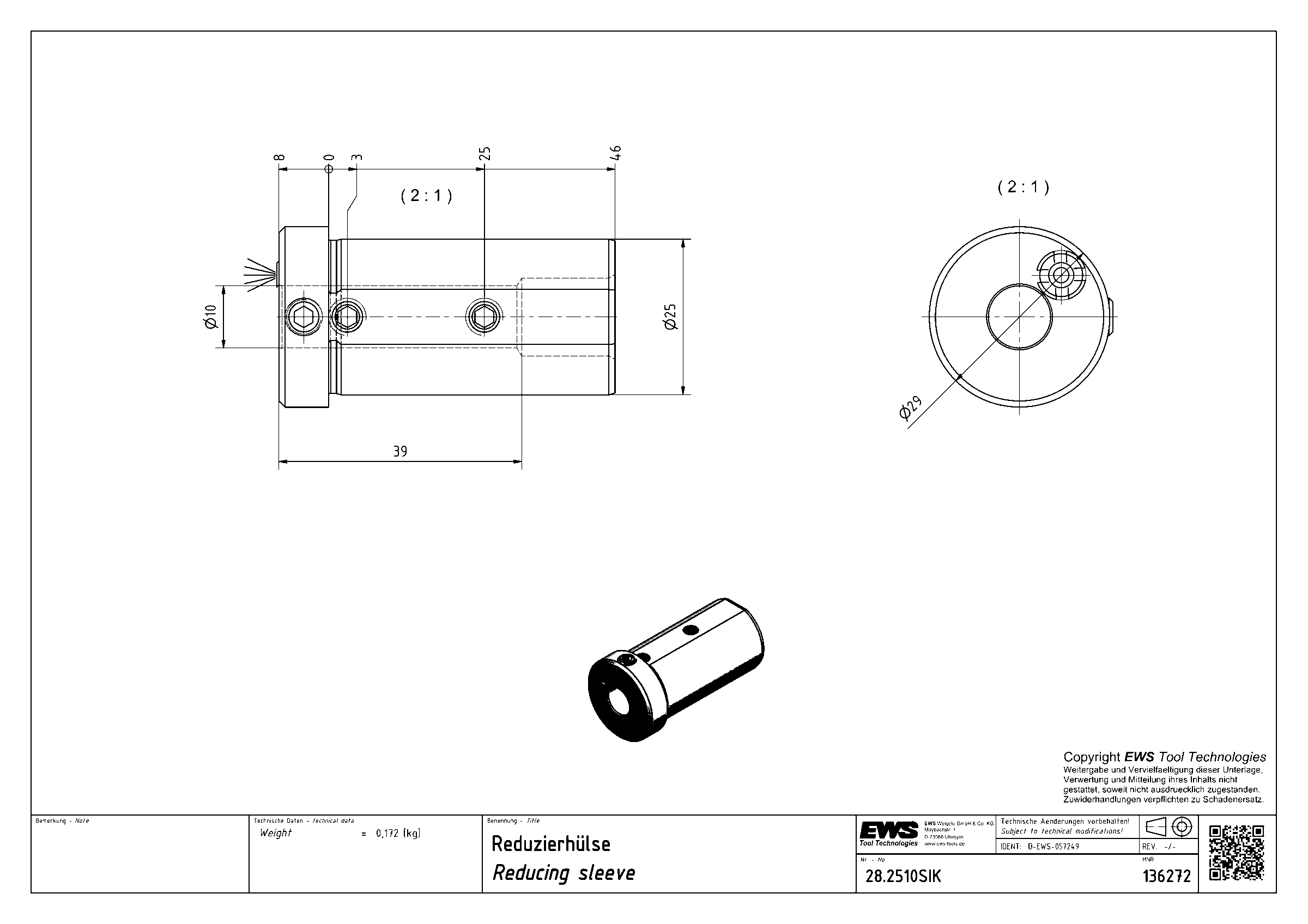

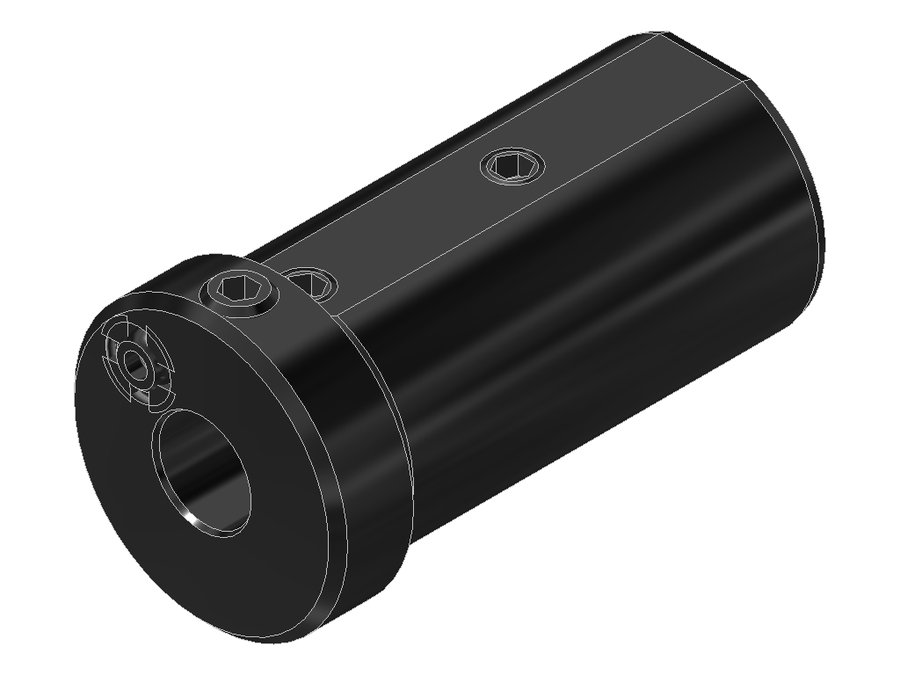

Втулка редукционная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 29 мм |
| Код интерфейса станка | ZYL02502215 |
| Код интерфейса инструмента | ZYL01002215 |
| Диаметр хвостовика | 25 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Ø 10.0 (boring bar) |
| Вылет LPR | 8 мм |
| Масса | 0,172 кг |
| Общая длина | 54 мм |
| Заказной номер EWS | 136272 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.2506SIK | 25 | 0,183 | 54 | нейтральное | Ø 6.0 (boring bar) | |
| 28.2508HYD | 25 | 0,185 | — | — | — | |
| 28.2508S | 25 | 0,168 | 50 | нейтральное | Ø 8.0 (boring bar) | |
| 28.2510 | 25 | 0,12 | 40 | — | — | |
| 28.2510HYD | 25 | 0 | 54 | — | — | |
| 28.2510S | 25 | 0,16 | 50 | нейтральное | Ø 10.0 (boring bar) | |
| 28.2510SIK | 25 | 0,172 | 54 | нейтральное | Ø 10.0 (boring bar) | Текущая |
| 28.2512 | 25 | 0,112 | 40 | — | — | |
| 28.2512HYD | 25 | 0,12 | — | — | — | |
| 28.2512S | 25 | 0,15 | 50 | нейтральное | Ø 12.0 (boring bar) | |
| 28.2512SIK | 25 | 0,164 | 54 | нейтральное | Ø 12.0 (boring bar) | |
| 28.2514HYD | 25 | 0 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 70 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 28.2510SIK указан производителем как подходящий.
