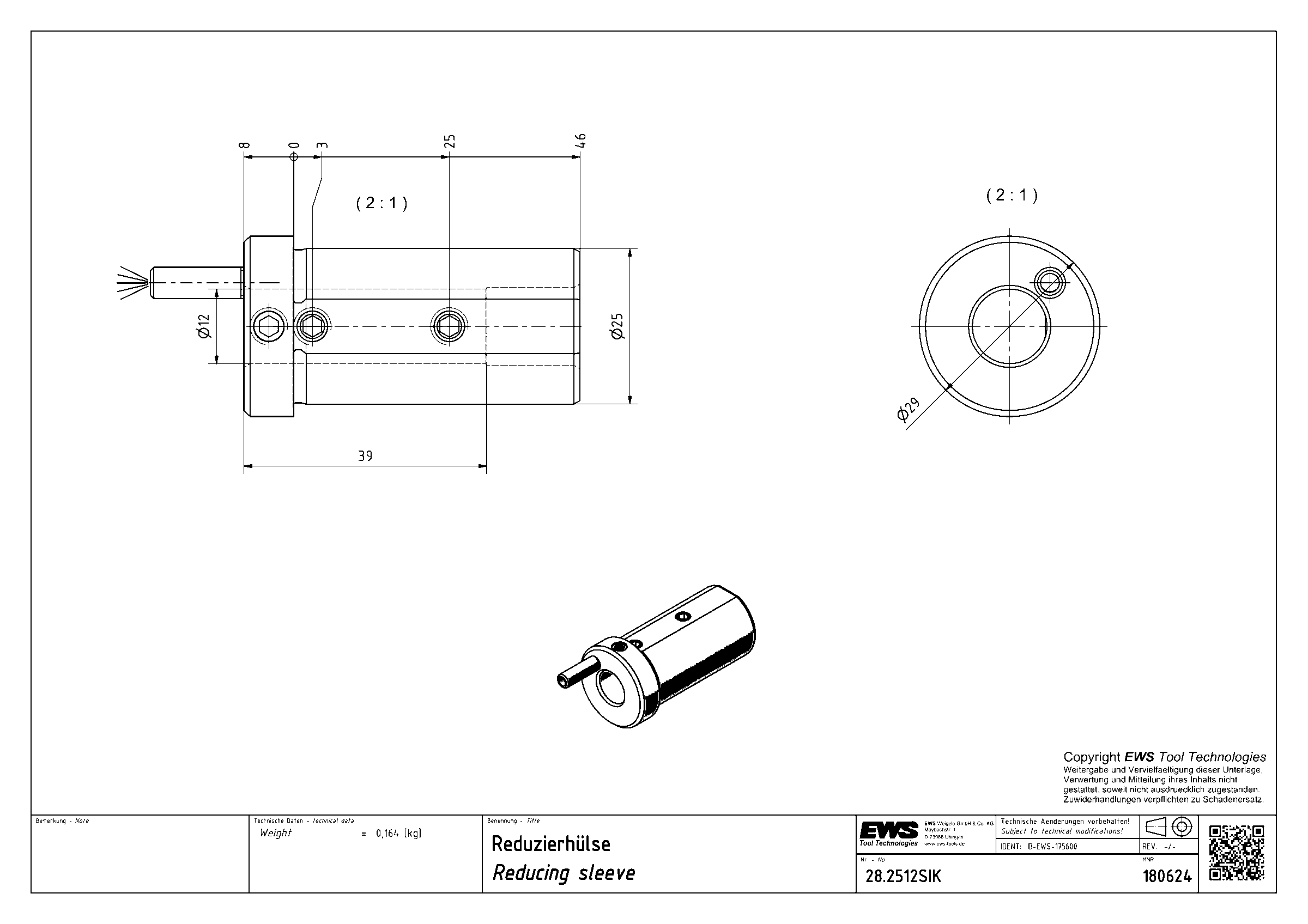

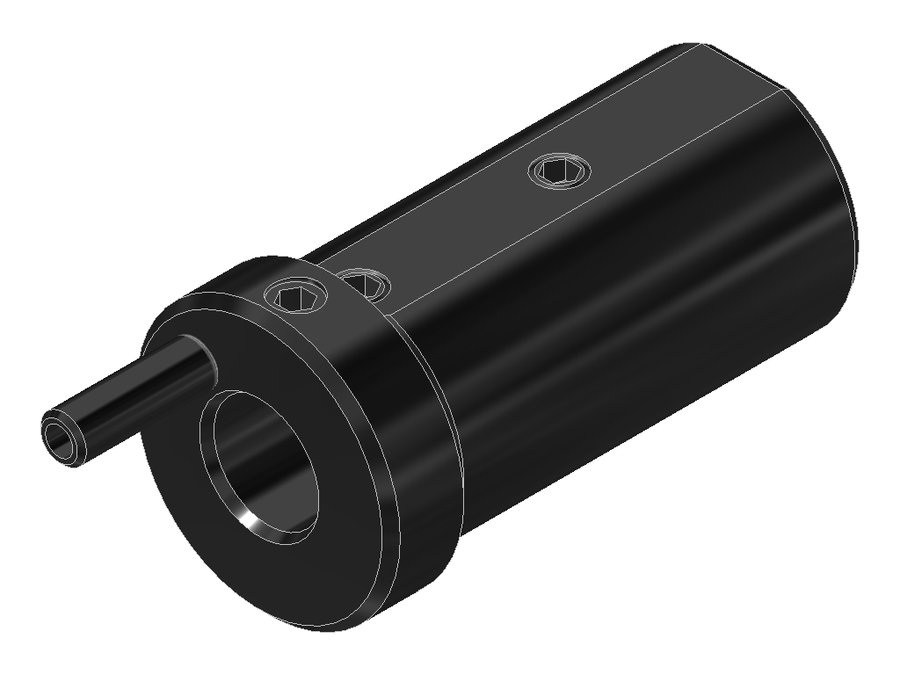

Втулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
EWS · Втулки переходные EWS · арт. 28.2512SIK

Втулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм

Угол выхода0°
Диаметр корпуса29 мм
Код интерфейса станкаZYL02502215
Код интерфейса инструментаZYL01202215
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø12
Вылет LPR8 мм
Масса0,164 кг
Общая длина54 мм
Заказной номер EWS180624

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.2512SIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.2510HYD25—54——
28.2510S250,1650нейтральноеборштанга Ø10
28.2510SIK250,17254нейтральноеборштанга Ø10
28.2512250,11240——
28.2512HYD250,12———
28.2512S250,1550нейтральноеборштанга Ø12
28.2512SIK250,16454нейтральноеборштанга Ø12Текущая
28.2514HYD25————
28.2514S250,11350нейтральноеборштанга Ø14
28.2516250,08840——
28.2516HYD250,122———
28.2516S250,09950нейтральноеборштанга Ø16

Совместимость

Связанные позиции по данным производителя — 76 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.2512SIK.

Переходники6

  • 28.1203HYDВтулка переходная EWS 28.1203HYD, 12, 03
  • 28.1204HYDВтулка переходная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø мм
  • 28.1205HYDВтулка переходная EWS 28.1205HYD, 12, 05
  • 28.1206HYDВтулка переходная EWS 28.1206HYD, 12, 06
  • 28.1208HYDВтулка переходная EWS 28.1208HYD, 12, 08
  • 28.1210HYDВтулка переходная EWS 28.1210HYD, 12, 10

Подходит к позициям

У этих позиций 28.2512SIK указан производителем как подходящий.

Инструмент статический59

  • 17.2525ABCДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525ABC, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525ABCRLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525ABCRLW, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525DE332, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525DMFT, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525DMFTTF, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525E332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525E332, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525E332RLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525E332RL, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525G200Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525G200, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525G200RLW, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525G200VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525G200V, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525MFT, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525MFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525MFTTF, хвостовик Ø25, отверстие Ø25 мм
  • 17.2525TNEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525TNE, хвостовик Ø25, отверстие Ø25 мм
  • 17.3025CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025CTX, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025CTXTF, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025DCTX, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025DCTXTF, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025E365Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025E365, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025G300Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025G300, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025G300RLW, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LCTX, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LCTXTF, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LDCTX, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LDCTXTF, хвостовик Ø30, отверстие Ø25 мм
  • 17.3025TNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025TNX65, хвостовик Ø30, отверстие Ø25 мм
  • 17.BMT25BNDX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25BNDX65, BMT, отверстие Ø25 мм
  • 17.BMT25DAS200-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DAS200-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DBMT45X85SW290-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT45X85SW290-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DBMT45X85SW300-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT45X85SW300-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DBMT45X85SW320-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT45X85SW320-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DBMT55SW350-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT55SW350-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DBMT65X65X100SW365-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT65X65X100SW365-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DBMT65X72SW365-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT65X72SW365-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DBNDZ0X50X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBNDZ0X50X85, BMT, отверстие Ø25 мм
  • 17.BMT25DNTY3-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DNTY3-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DTW10X47.5X82.5-15°Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DTW10X47.5X82.5-15°, BMT, отверстие Ø25 мм
  • 17.BMT25DWT250X39X75Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DWT250X39X75, BMT, отверстие Ø25 мм
  • 17.BMT25DWT250X47.5X82.5Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DWT250X47.5X82.5, BMT, отверстие Ø25 мм
  • 17.BMT25NTY3Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25NTY3, BMT, отверстие Ø25 мм
  • 17.BMT25NTY3X92.5Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25NTY3X92.5, BMT, отверстие Ø25 мм

Показаны первые 40 из 59. Остальные — в разделе Инструмент статический.

Переходники7

  • 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
  • 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
  • 28.5025SВтулка переходная EWS 28.5025S, хвостовик Ø50, отверстие Ø25 мм
  • 28.5025SIKВтулка переходная EWS 28.5025SIK, хвостовик Ø50, отверстие Ø25 мм

Адаптеры с хвостовиком по DIN 698712

  • 27.SK4025L70WPДержавка для свёрл со сменными пластинами EWS 27.SK4025L70WP, SK40, d 25 мм, вылет LPR 70 мм
  • 27.SK5025L70WPДержавка для свёрл со сменными пластинами EWS 27.SK5025L70WP, SK50, d 25 мм, вылет LPR 70 мм

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1

  • 27.BT4025L76WPДержавка для свёрл со сменными пластинами EWS 27.BT4025L76WP, BT40, d 25 мм, вылет LPR 76 мм

Инструмент приводной1

  • 40.5025HYDVL5IKГоловка приводная осевая сверлильно-фрезерная EWS 40.5025HYDVL5IK, хвостовик Ø50, гидропатрон Ø25

Документы по позиции

Для этой позиции документы пока не привязаны.
