EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.4040CTXRLTFLZ0-VS

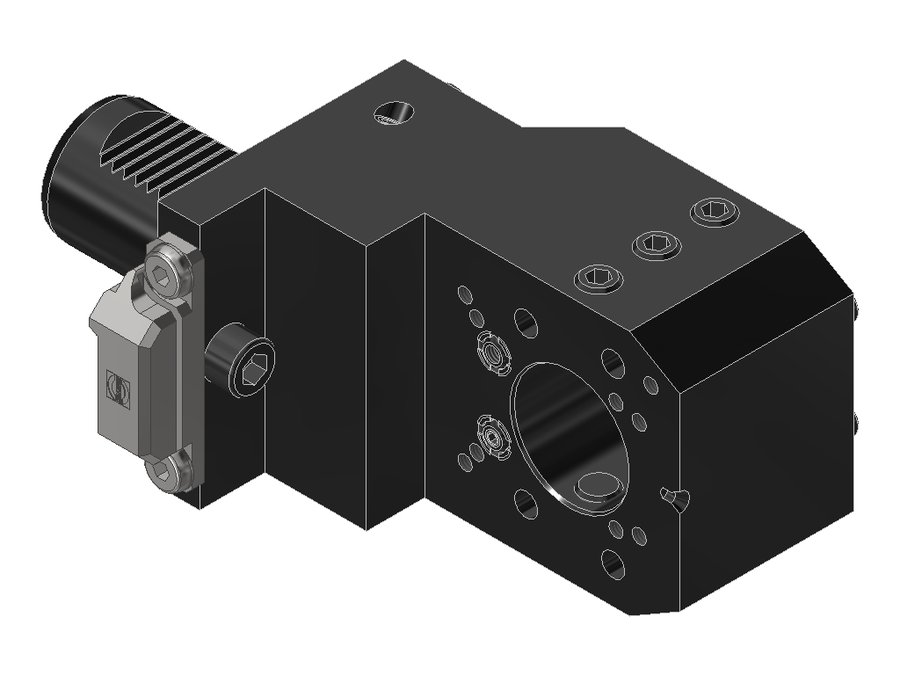

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXRLTFLZ0-VS, хвостовик Ø40, отверстие Ø40 мм
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | ZYL04002215 |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 100 мм |
| Вылет LPR | 138 мм |
| Масса | 5,537 кг |
| Высота | 85 мм |
| Общая длина | 201 мм |
| Ширина | 102,5 мм |
| Заказной номер EWS | 232812 |
| Радиальная ширина | 60 мм |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.4038.1LCTXTF | 40 | VDI40 | Boring bar Ø 1 1/2" | 120 | 152 | 215 | |
| 17.4038.1LDCTXTF | 40 | VDI40 | Boring bar Ø 1 1/2" | 120 | 152 | 215 | |
| 17.4038.1MP610 | 40 | VDI40 | Boring bar Ø 1 1/2" | 130 | 156 | 216 | |
| 17.4038.1SQT10 | 40 | VDI40 shaft rotated 30° | Boring bar Ø 1 1/2" | 110 | 137 | 197 | |
| 17.4038.1SQT15 | 40 | VDI40 shaft rotated 30° | Boring bar Ø 1 1/2" | 140 | 170 | 230 | |
| 17.4040CTX | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 130 | 193 | |
| 17.4040CTXRLTFLZ0-VS | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 138 | 201 | Текущая |
| 17.4040CTXTF | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 130 | 193 | |
| 17.4040CTXTF-PL | 40 | VDI40 Proline | Ø 40.0 (boring bar) | 100 | 130 | 193 | |
| 17.4040DCTX | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 140 | 203 | |
| 17.4040DCTXTF | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 140 | 203 | |
| 17.4040DCTXTF-PL | 40 | VDI40 Proline | Ø 40.0 (boring bar) | 100 | 130 | 193 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.4040CTXRLTFLZ0-VS.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
