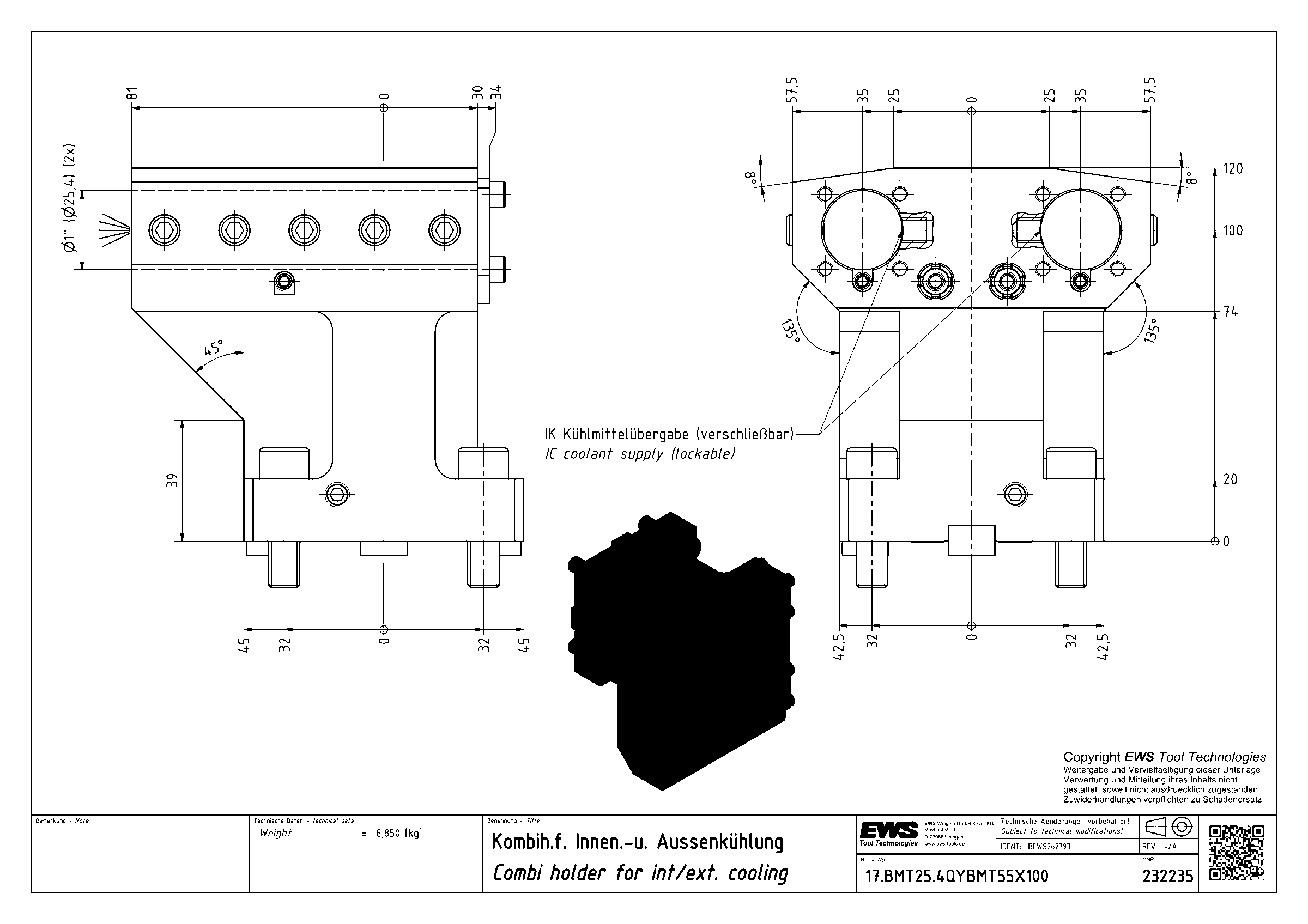

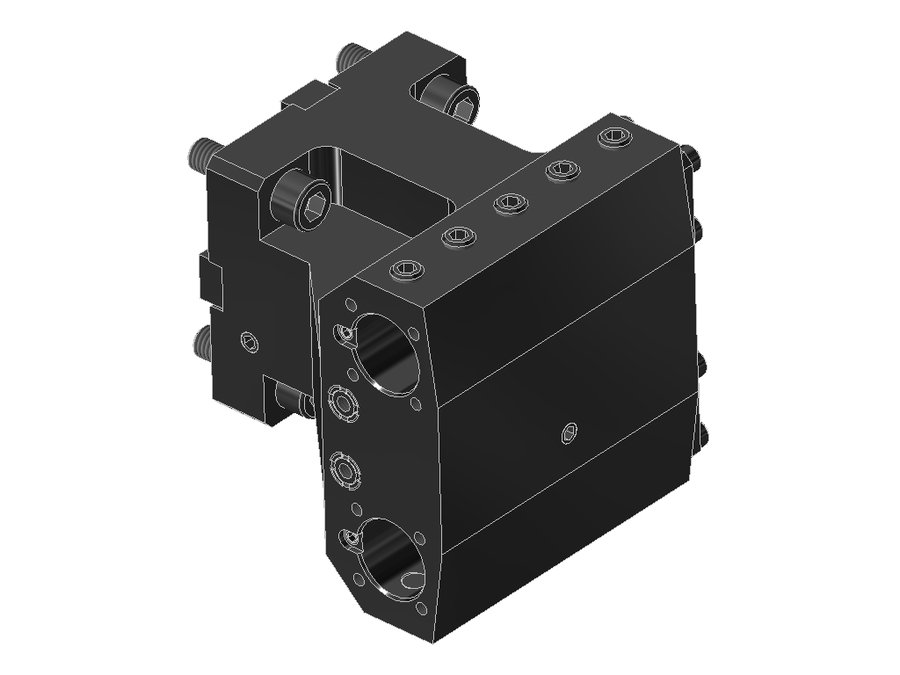

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25.4QYBMT55X100, BMT, отверстие Ø25,4 мм (1")
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | ZYL10002235 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | борштанга Ø1" |
| Функциональная длина | 100 мм |
| Вылет LPR | 120 мм |
| Масса | 6,85 кг |
| Высота | 115 мм |
| Общая длина | 124,6 мм |
| Ширина | 126 мм |
| Заказной номер EWS | 232235 |
| Радиальная ширина | 30 мм |
| Функциональная ширина | 81 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.BMT25.4QYBMT55X100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT25.4QYBMT55X100 | BMT55 | борштанга Ø1" | 100 | 120 | 115 | 124,6 | Текущая |
| 17.BMT25BNDX65 | BMT45A | борштанга Ø25 | 65 | 85 | 74 | 91 | |
| 17.BMT25DAS200-15° | BMT55C | борштанга Ø25 | 75 | 96 | 132,36 | 101,4 | |
| 17.BMT25DBMT45X85SW290-15° | BMT45 | борштанга Ø25 | 85 | 105,5 | 120,62 | 110,1 | |
| 17.BMT25DBMT45X85SW300-15° | BMT45 | борштанга Ø25 | 85 | 105 | 120,49 | 109,6 | |
| 17.BMT25DBMT45X85SW320-15° | BMT45 | борштанга Ø25 | 85 | 105,5 | 125,4 | 110,1 | |
| 17.BMT25DBMT55SW350-15° | BMT55 | борштанга Ø25 | 80 | 100 | 131,13 | 104,6 | |
| 17.BMT25DBMT65X65X100SW365-15° | BMT65 | борштанга Ø25 | 65 | 122 | 143,85 | 126,9 | |
| 17.BMT25DBMT65X72SW365-15° | BMT65 | борштанга Ø25 | 72 | 92 | 135,53 | 96,9 | |
| 17.BMT25DBNDZ0X50X85 | BMT45A | борштанга Ø25 | 50 | 105 | 74 | 111 | |
| 17.BMT25DNTY3-15° | BMT44 | борштанга Ø25 | 75 | 92 | 119,11 | 96,9 | |
| 17.BMT25DTW10X47.5X82.5-15° | BMT55C | борштанга Ø25 | 47,5 | 102 | 129,39 | 112 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT25.4QYBMT55X100.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
