EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT25BNDX65

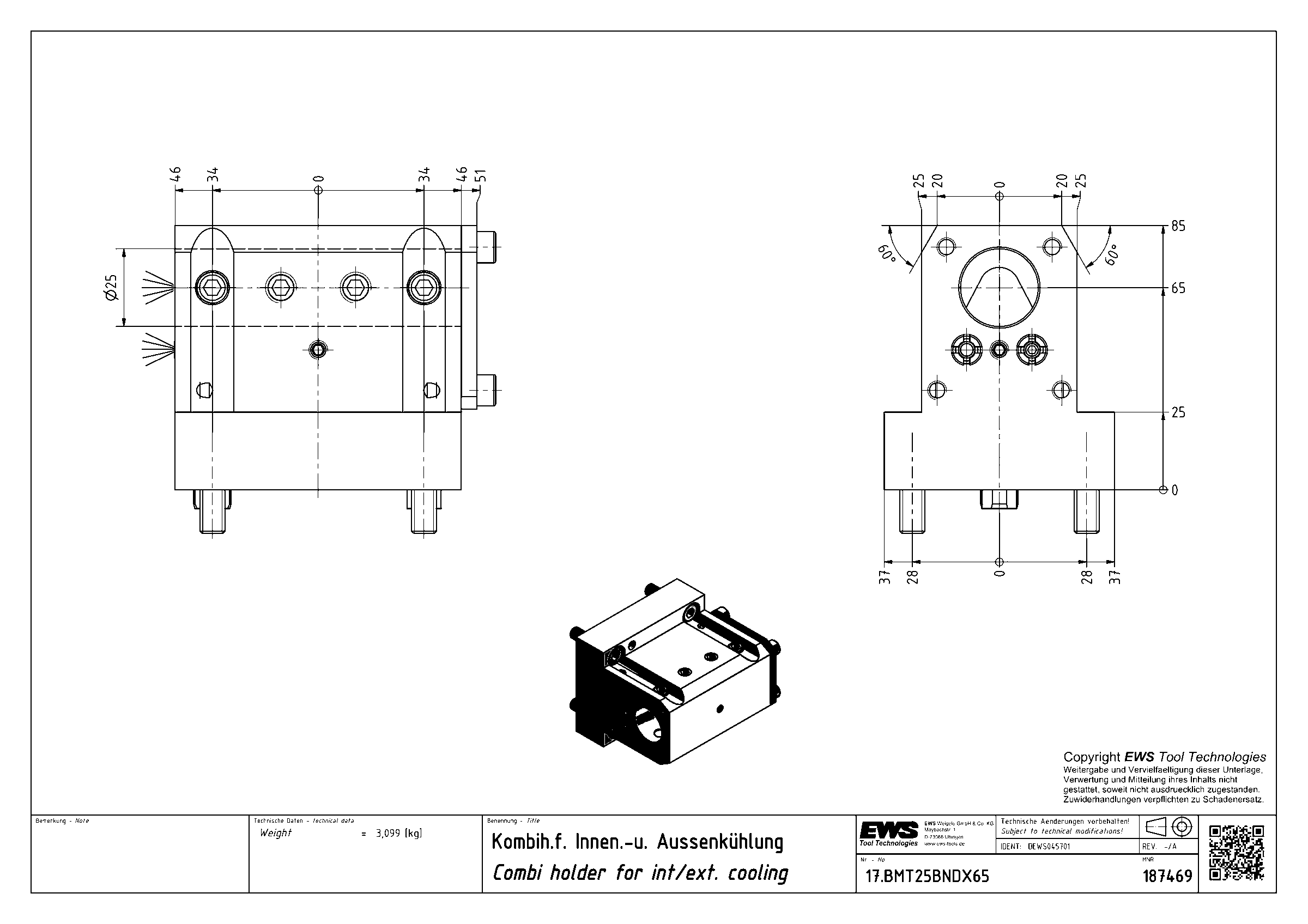

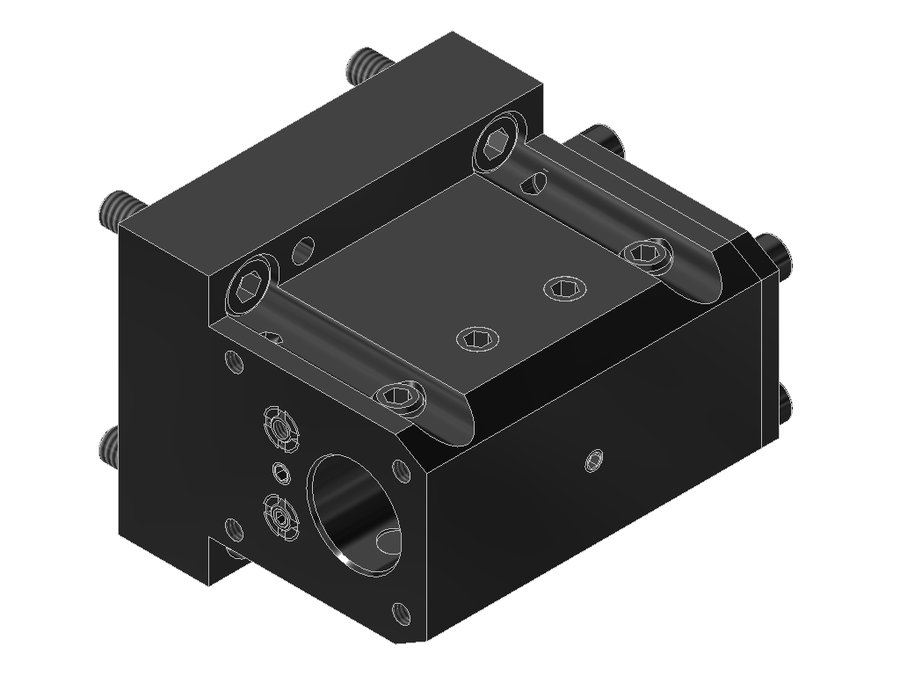

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25BNDX65, BMT, отверстие Ø25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB056A4515 |
| Код интерфейса инструмента | ZYL02502215 |
| Исполнение | левое |
| Присоединение к станку | BMT45A |
| Присоединение инструмента | Ø 25.0 (boring bar) |
| Функциональная длина | 65 мм |
| Вылет LPR | 85 мм |
| Масса | 3,099 кг |
| Высота | 74 мм |
| Общая длина | 91 мм |
| Ширина | 92 мм |
| Заказной номер EWS | 187469 |
| Радиальная ширина | 46 мм |
| Функциональная ширина | 46 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT25.4QYBMT55X100 | BMT55 | Boring bar Ø 1" | 100 | 120 | 115 | 124,6 | |
| 17.BMT25BNDX65 | BMT45A | Ø 25.0 (boring bar) | 65 | 85 | 74 | 91 | Текущая |
| 17.BMT25DAS200-15° | BMT55C | Ø 25.0 (boring bar) | 75 | 96 | 132,36 | 101,4 | |
| 17.BMT25DBMT45X85SW290-15° | BMT45 | Ø 25.0 (boring bar) | 85 | 105,5 | 120,62 | 110,1 | |
| 17.BMT25DBMT45X85SW300-15° | BMT45 | Ø 25.0 (boring bar) | 85 | 105 | 120,49 | 109,6 | |
| 17.BMT25DBMT45X85SW320-15° | BMT45 | Ø 25.0 (boring bar) | 85 | 105,5 | 125,4 | 110,1 | |
| 17.BMT25DBMT55SW350-15° | BMT55 | Ø 25.0 (boring bar) | 80 | 100 | 131,13 | 104,6 | |
| 17.BMT25DBMT65X65X100SW365-15° | BMT65 | Ø 25.0 (boring bar) | 65 | 122 | 143,85 | 126,9 | |
| 17.BMT25DBMT65X72SW365-15° | BMT65 | Ø 25.0 (boring bar) | 72 | 92 | 135,53 | 96,9 | |
| 17.BMT25DBNDZ0X50X85 | BMT45A | Ø 25.0 (boring bar) | 50 | 105 | 74 | 111 | |
| 17.BMT25DNTY3-15° | BMT44 | Ø 25.0 (boring bar) | 75 | 92 | 119,11 | 96,9 | |
| 17.BMT25DTW10X47.5X82.5-15° | BMT55C | Ø 25.0 (boring bar) | 47,5 | 102 | 129,39 | 112 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT25BNDX65.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
