Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT65X72SW365-15°, BMT, отверстие Ø25 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT25DBMT65X72SW365-15°

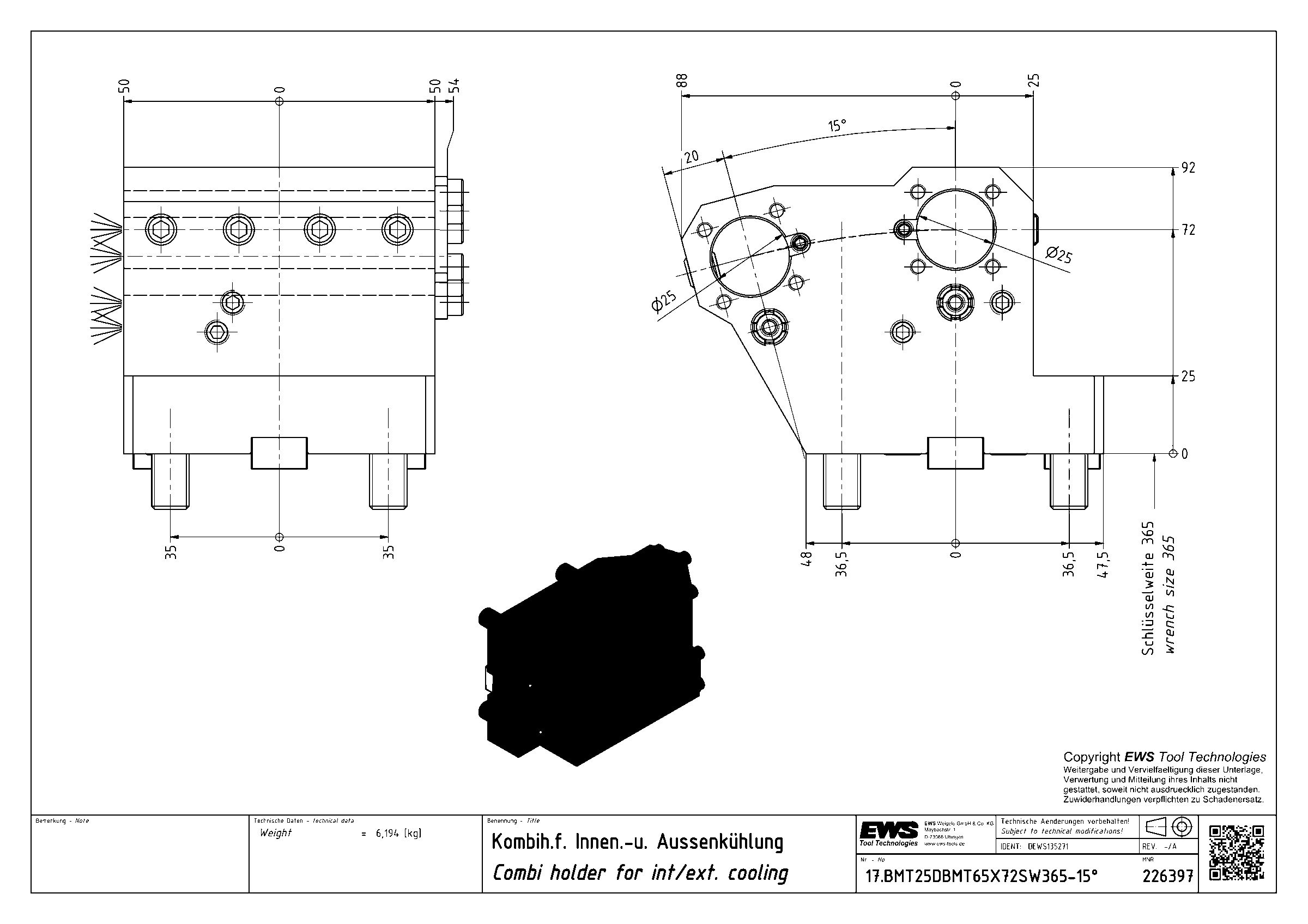

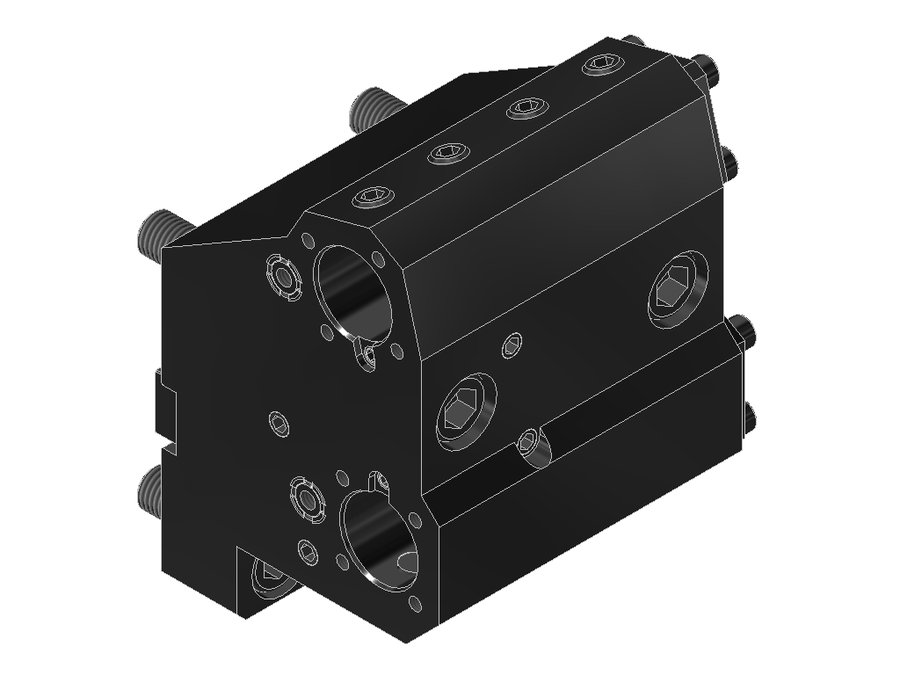

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT65X72SW365-15°, BMT, отверстие Ø25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаZYL02502215
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментаборштанга Ø25
Функциональная длина72 мм
Вылет LPR92 мм
Масса6,194 кг
Высота135,53 мм
Общая длина96,9 мм
Ширина100 мм
Заказной номер EWS226397
Радиальная высота47,5 мм
Радиальная ширина50 мм
Функциональная ширина50 мм
