Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DTW10X47.5X82.5-15°, BMT, отверстие Ø25 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT25DTW10X47.5X82.5-15°

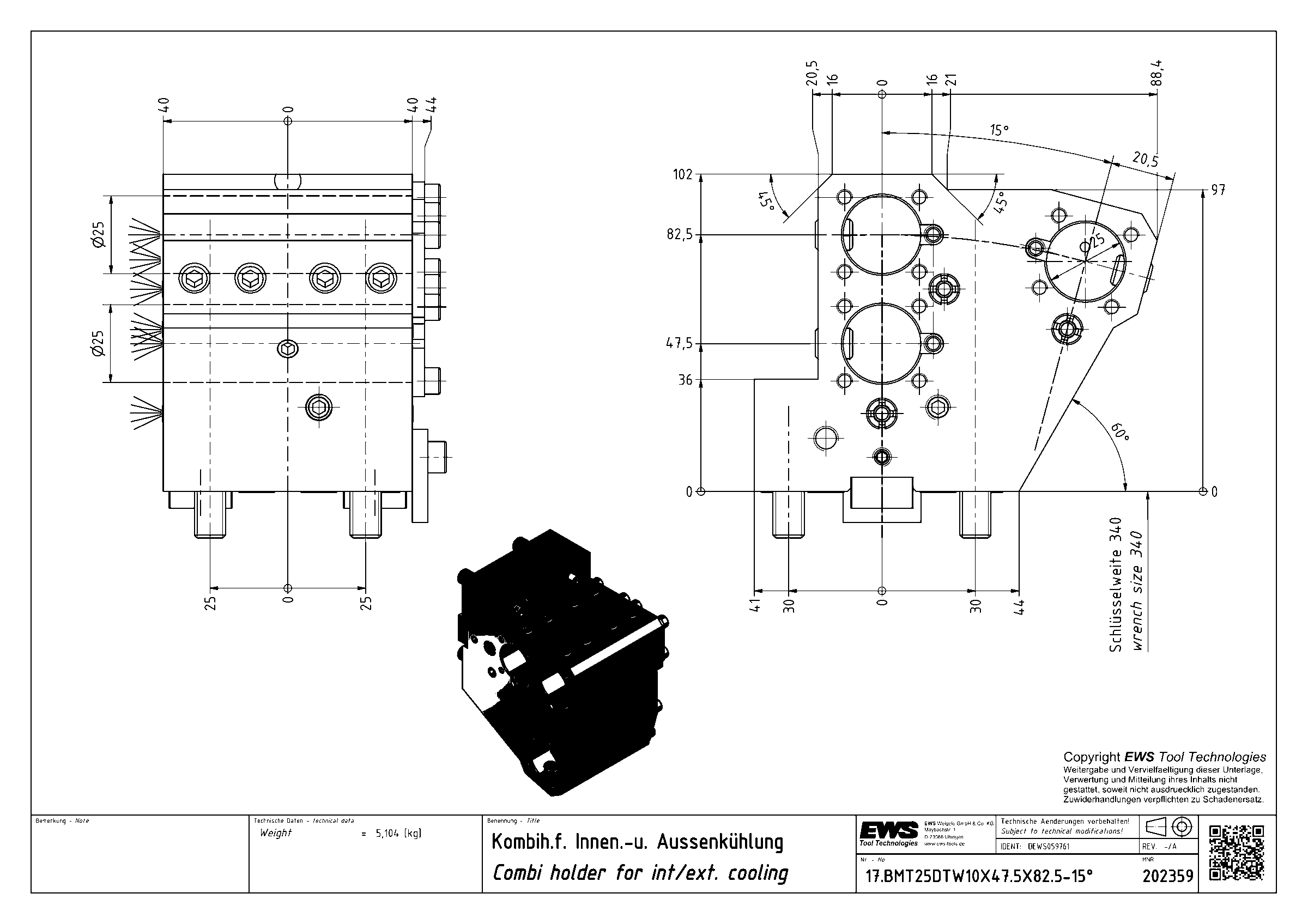

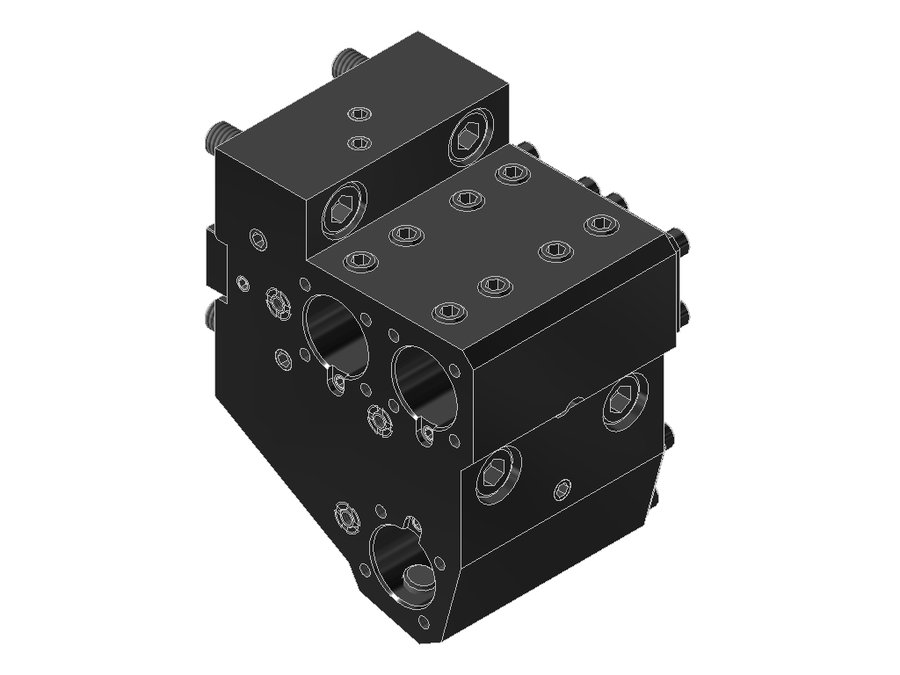

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DTW10X47.5X82.5-15°, BMT, отверстие Ø25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаZYL02502215
Исполнениелевое
Присоединение к станкуBMT55C
Присоединение инструментаборштанга Ø25
Функциональная длина47,5 мм
Вылет LPR102 мм
Масса5,104 кг
Высота129,39 мм
Общая длина112 мм
Ширина80 мм
Заказной номер EWS202359
Радиальная высота41 мм
Радиальная ширина40 мм
Функциональная ширина40 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT25DTW10X47.5X82.5-15° в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT25DBMT45X85SW320-15°BMT45борштанга Ø2585105,5125,4110,1
17.BMT25DBMT55SW350-15°BMT55борштанга Ø2580100131,13104,6
17.BMT25DBMT65X65X100SW365-15°BMT65борштанга Ø2565122143,85126,9
17.BMT25DBMT65X72SW365-15°BMT65борштанга Ø257292135,5396,9
17.BMT25DBNDZ0X50X85BMT45Aборштанга Ø255010574111
17.BMT25DNTY3-15°BMT44борштанга Ø257592119,1196,9
17.BMT25DTW10X47.5X82.5-15°BMT55Cборштанга Ø2547,5102129,39112Текущая
17.BMT25DWT250X39X75BMT55Cборштанга Ø2539938398,4
17.BMT25DWT250X47.5X82.5BMT55Cборштанга Ø2547,510283112
17.BMT25NTY3BMT44борштанга Ø2575927696,9
17.BMT25NTY3X92.5BMT44борштанга Ø2592,5109,576114,4
17.BMT25NTY3Z0X60BMT44борштанга Ø2560827692

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT25DTW10X47.5X82.5-15°.
