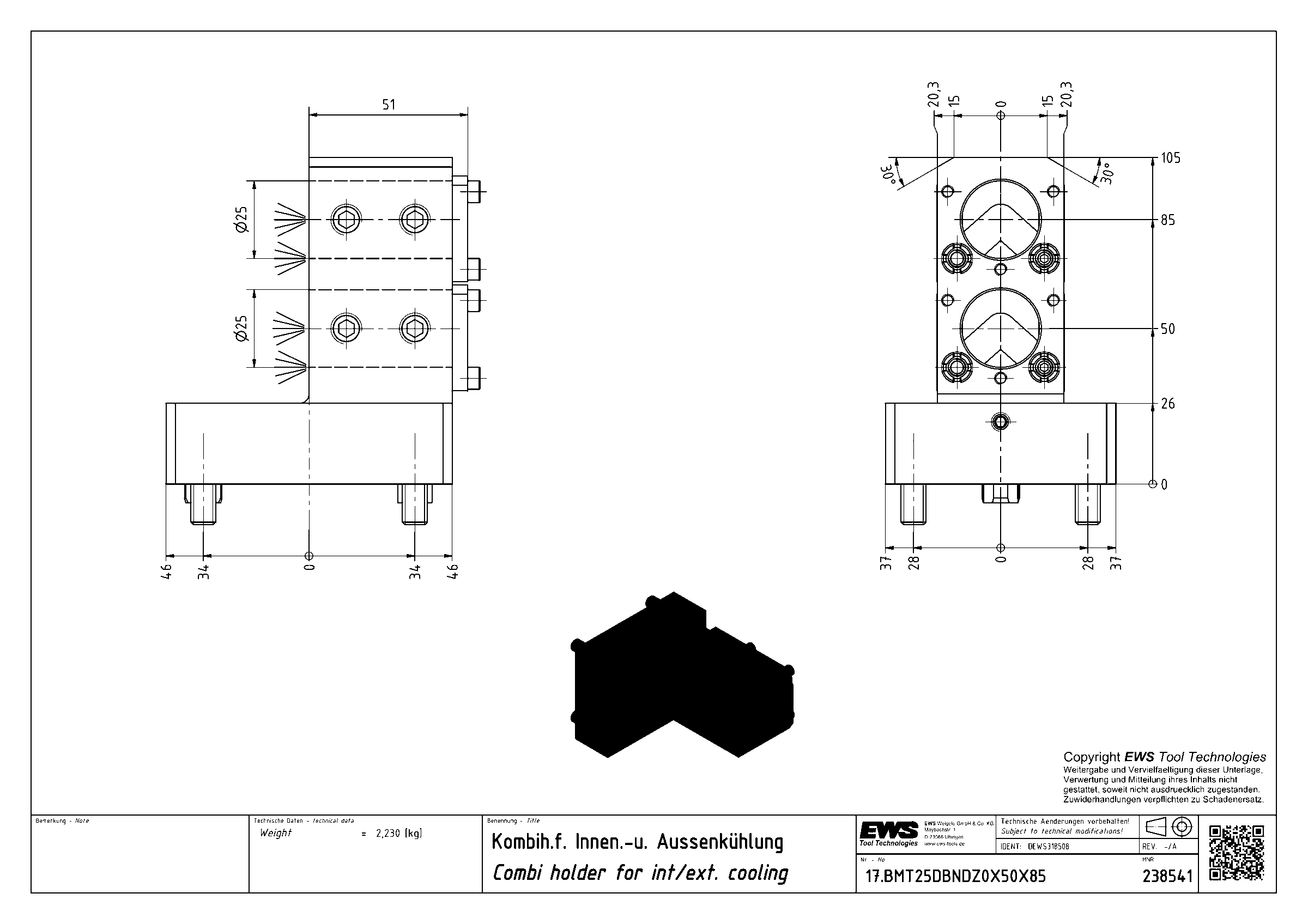

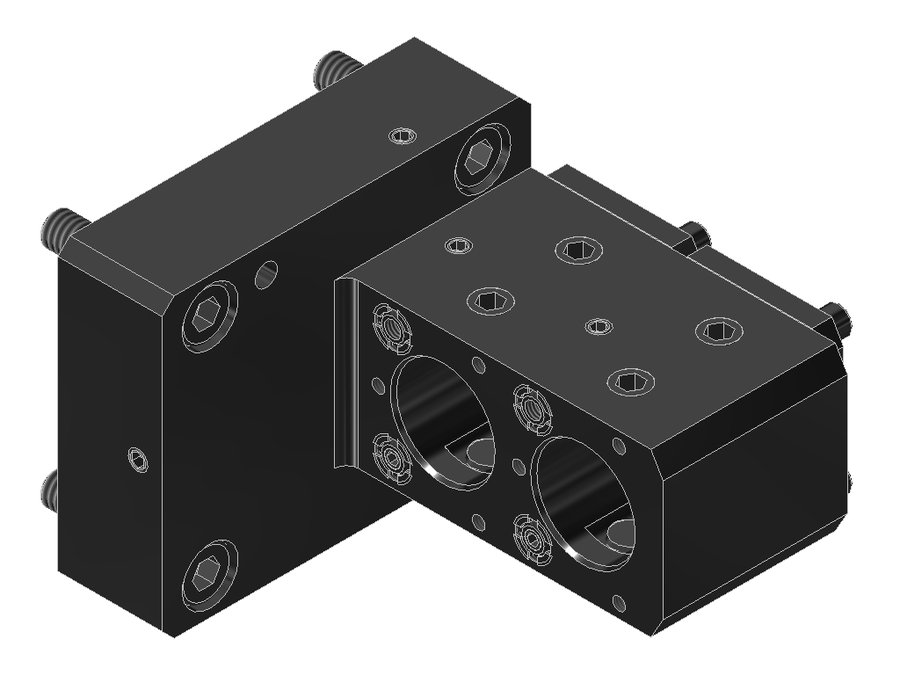

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBNDZ0X50X85, BMT, отверстие Ø25 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT25DBNDZ0X50X85

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBNDZ0X50X85, BMT, отверстие Ø25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB056A4515
Код интерфейса инструментаZYL02502215
Исполнениелевое
Присоединение к станкуBMT45A
Присоединение инструментаØ 25.0 (boring bar)
Функциональная длина50 мм
Вылет LPR105 мм
Масса2,23 кг
Высота74 мм
Общая длина111 мм
Ширина92 мм
Заказной номер EWS238541
Радиальная ширина92 мм
Функциональная ширина0 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT25DBMT45X85SW290-15°BMT45Ø 25.0 (boring bar)85105,5120,62110,1
17.BMT25DBMT45X85SW300-15°BMT45Ø 25.0 (boring bar)85105120,49109,6
17.BMT25DBMT45X85SW320-15°BMT45Ø 25.0 (boring bar)85105,5125,4110,1
17.BMT25DBMT55SW350-15°BMT55Ø 25.0 (boring bar)80100131,13104,6
17.BMT25DBMT65X65X100SW365-15°BMT65Ø 25.0 (boring bar)65122143,85126,9
17.BMT25DBMT65X72SW365-15°BMT65Ø 25.0 (boring bar)7292135,5396,9
17.BMT25DBNDZ0X50X85BMT45AØ 25.0 (boring bar)5010574111Текущая
17.BMT25DNTY3-15°BMT44Ø 25.0 (boring bar)7592119,1196,9
17.BMT25DTW10X47.5X82.5-15°BMT55CØ 25.0 (boring bar)47,5102129,39112
17.BMT25DWT250X39X75BMT55CØ 25.0 (boring bar)39938398,4
17.BMT25DWT250X47.5X82.5BMT55CØ 25.0 (boring bar)47,510283112
17.BMT25NTY3BMT44Ø 25.0 (boring bar)75927696,9
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT25DBNDZ0X50X85.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
