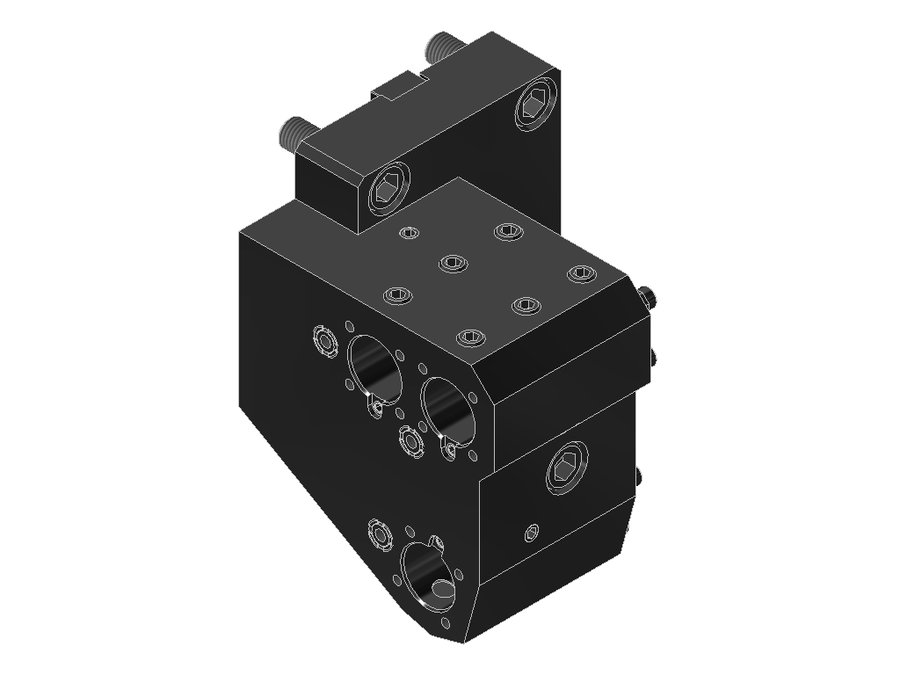

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT65X65X100SW365-15°, BMT, отверстие Ø25 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT25DBMT65X65X100SW365-15°

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DBMT65X65X100SW365-15°, BMT, отверстие Ø25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаZYL02502215
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментаØ 25.0 (boring bar)
Функциональная длина65 мм
Вылет LPR122 мм
Масса7,404 кг
Высота143,85 мм
Общая длина126,9 мм
Ширина124 мм
Заказной номер EWS226342
Радиальная высота47,5 мм
Радиальная ширина47 мм
Функциональная ширина77 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT25BNDX65BMT45AØ 25.0 (boring bar)65857491
17.BMT25DAS200-15°BMT55CØ 25.0 (boring bar)7596132,36101,4
17.BMT25DBMT45X85SW290-15°BMT45Ø 25.0 (boring bar)85105,5120,62110,1
17.BMT25DBMT45X85SW300-15°BMT45Ø 25.0 (boring bar)85105120,49109,6
17.BMT25DBMT45X85SW320-15°BMT45Ø 25.0 (boring bar)85105,5125,4110,1
17.BMT25DBMT55SW350-15°BMT55Ø 25.0 (boring bar)80100131,13104,6
17.BMT25DBMT65X65X100SW365-15°BMT65Ø 25.0 (boring bar)65122143,85126,9Текущая
17.BMT25DBMT65X72SW365-15°BMT65Ø 25.0 (boring bar)7292135,5396,9
17.BMT25DBNDZ0X50X85BMT45AØ 25.0 (boring bar)5010574111
17.BMT25DNTY3-15°BMT44Ø 25.0 (boring bar)7592119,1196,9
17.BMT25DTW10X47.5X82.5-15°BMT55CØ 25.0 (boring bar)47,5102129,39112
17.BMT25DWT250X39X75BMT55CØ 25.0 (boring bar)39938398,4
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT25DBMT65X65X100SW365-15°.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
