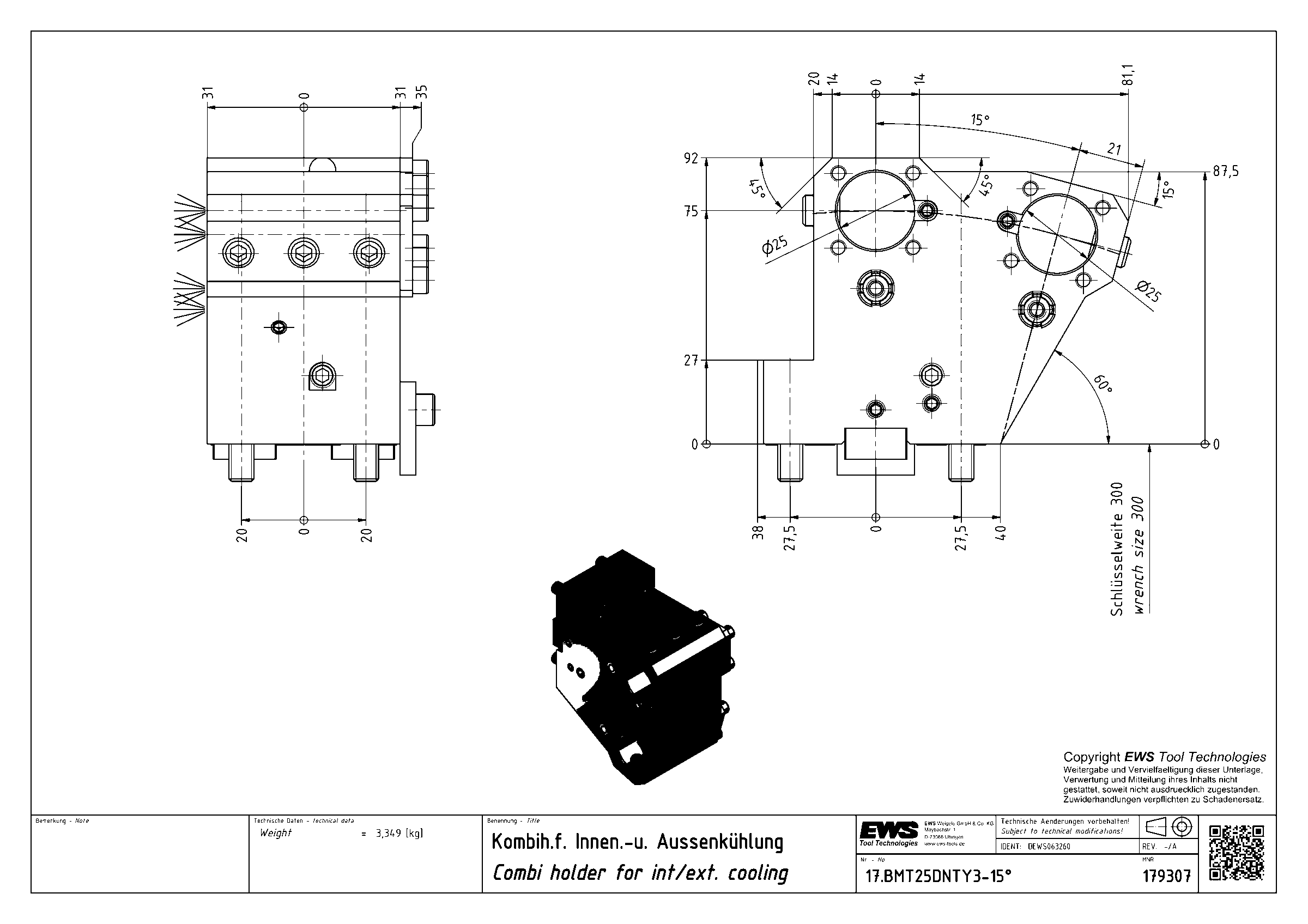

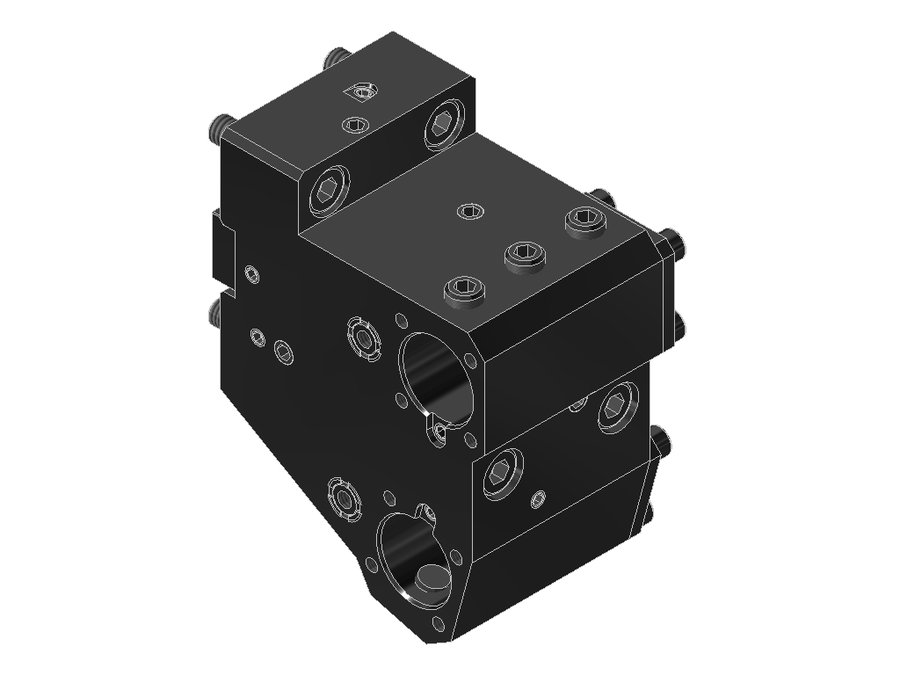

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25DNTY3-15°, BMT, отверстие Ø25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB055A4415 |
| Код интерфейса инструмента | ZYL02502215 |
| Исполнение | левое |
| Присоединение к станку | BMT44 |
| Присоединение инструмента | борштанга Ø25 |
| Функциональная длина | 75 мм |
| Вылет LPR | 92 мм |
| Масса | 3,349 кг |
| Высота | 119,11 мм |
| Общая длина | 96,9 мм |
| Ширина | 62 мм |
| Заказной номер EWS | 179307 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 31 мм |
| Функциональная ширина | 31 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.BMT25DNTY3-15° в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT25DBMT45X85SW300-15° | BMT45 | борштанга Ø25 | 85 | 105 | 120,49 | 109,6 | |
| 17.BMT25DBMT45X85SW320-15° | BMT45 | борштанга Ø25 | 85 | 105,5 | 125,4 | 110,1 | |
| 17.BMT25DBMT55SW350-15° | BMT55 | борштанга Ø25 | 80 | 100 | 131,13 | 104,6 | |
| 17.BMT25DBMT65X65X100SW365-15° | BMT65 | борштанга Ø25 | 65 | 122 | 143,85 | 126,9 | |
| 17.BMT25DBMT65X72SW365-15° | BMT65 | борштанга Ø25 | 72 | 92 | 135,53 | 96,9 | |
| 17.BMT25DBNDZ0X50X85 | BMT45A | борштанга Ø25 | 50 | 105 | 74 | 111 | |
| 17.BMT25DNTY3-15° | BMT44 | борштанга Ø25 | 75 | 92 | 119,11 | 96,9 | Текущая |
| 17.BMT25DTW10X47.5X82.5-15° | BMT55C | борштанга Ø25 | 47,5 | 102 | 129,39 | 112 | |
| 17.BMT25DWT250X39X75 | BMT55C | борштанга Ø25 | 39 | 93 | 83 | 98,4 | |
| 17.BMT25DWT250X47.5X82.5 | BMT55C | борштанга Ø25 | 47,5 | 102 | 83 | 112 | |
| 17.BMT25NTY3 | BMT44 | борштанга Ø25 | 75 | 92 | 76 | 96,9 | |
| 17.BMT25NTY3X92.5 | BMT44 | борштанга Ø25 | 92,5 | 109,5 | 76 | 114,4 |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT25DNTY3-15°.
Переходники23
- 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
- 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
- 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
- 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
- 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
- 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
- 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
- 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
- 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
- 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
- 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
- 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
- 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
- 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
- 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
- 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
- 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
- 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
- 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
- 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
- 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
- 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
- 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
