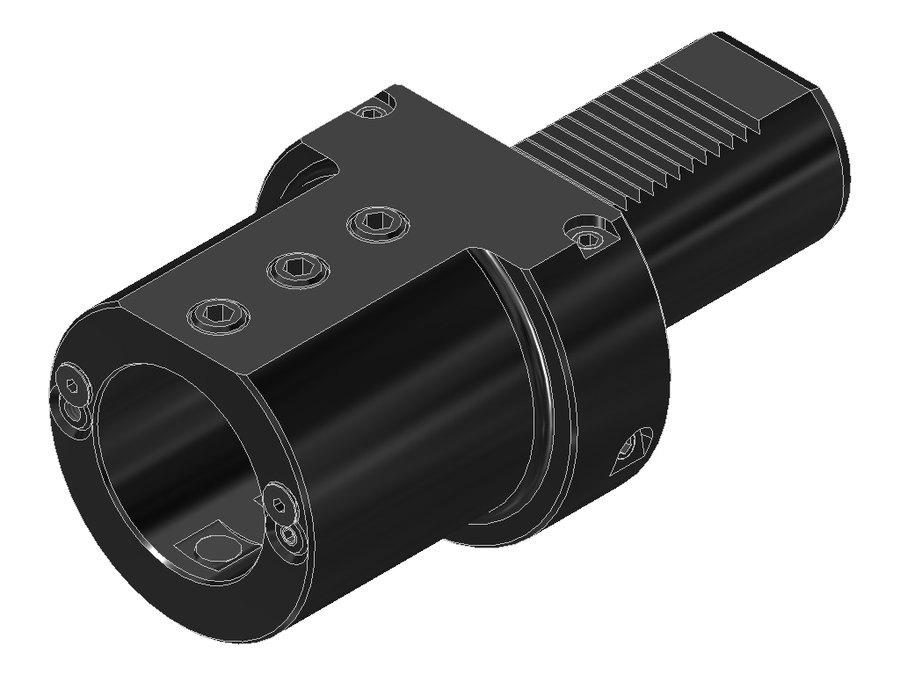

Адаптер для инструмента EWS 19.5050.8, хвостовик Ø50, отверстие Ø50,8 мм (2 ")
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 80 мм |
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | ZYL20002235 |
| Диаметр буртика | 98 мм |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | борштанга Ø2" |
| Функциональная длина | 14 мм |
| Вылет LPR | 100 мм |
| Масса | 3,722 кг |
| Общая длина | 178 мм |
| Заказной номер EWS | 137514 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.5050.8 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Универсальное применение
С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.
Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.5020 | VDI50 | борштанга Ø20 | 14 | 90 | 168 | 50 | |
| 19.5025 | VDI50 | борштанга Ø25 | 14 | 90 | 168 | 50 | |
| 19.5032 | VDI50 | борштанга Ø32 | 14 | 90 | 168 | 50 | |
| 19.5038.1 | VDI50 | борштанга Ø1 1/2" | 14 | 90 | 168 | 50 | |
| 19.5040 | VDI50 | борштанга Ø40 | 14 | 90 | 168 | 50 | |
| 19.5050 | VDI50 | борштанга Ø50 | 14 | 100 | 178 | 50 | |
| 19.5050.8 | VDI50 | борштанга Ø2" | 14 | 100 | 178 | 50 | Текущая |
| 19.6050 | VDI60 | борштанга Ø50 | 14 | 100 | 194 | 60 | |
| 19.6060 | VDI60 | борштанга Ø60 | 14 | 100 | 194 | 60 | |
| 19.BMT32CTX510 | BMT/VDI40 гибридный | борштанга Ø32 | 30 | 55 | 58 | — | |
| 19.BMT40CTX510 | BMT/VDI40 гибридный | борштанга Ø40 | 30 | 55 | 58 | — | |
| 19.BMT40CTX620 | BMT/VDI50 гибридный | борштанга Ø40 | 35 | 70,5 | 73,5 | — |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.5050.8.
Документы по позиции
Для этой позиции документы пока не привязаны.
