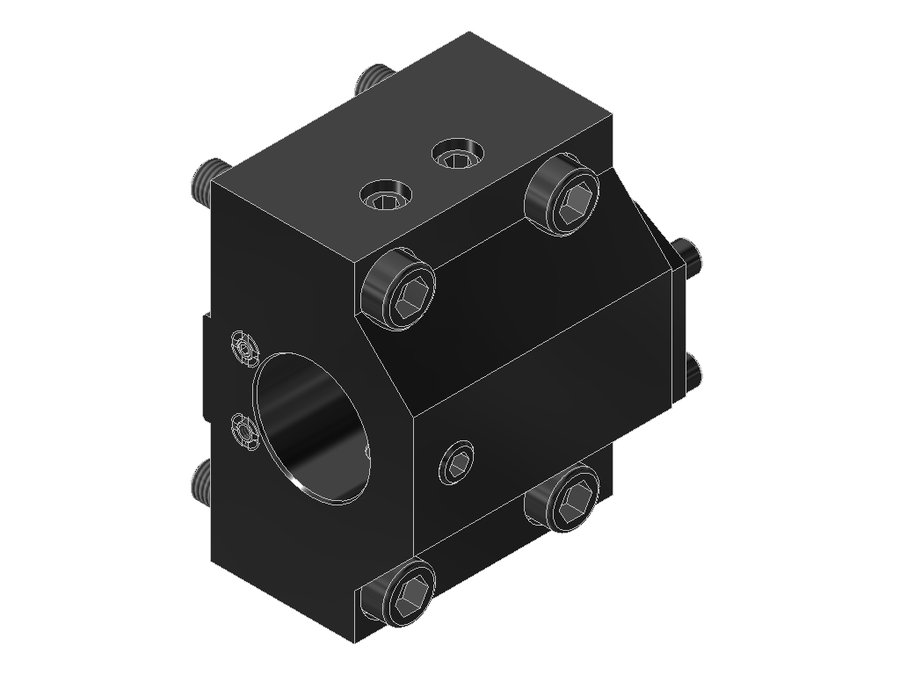

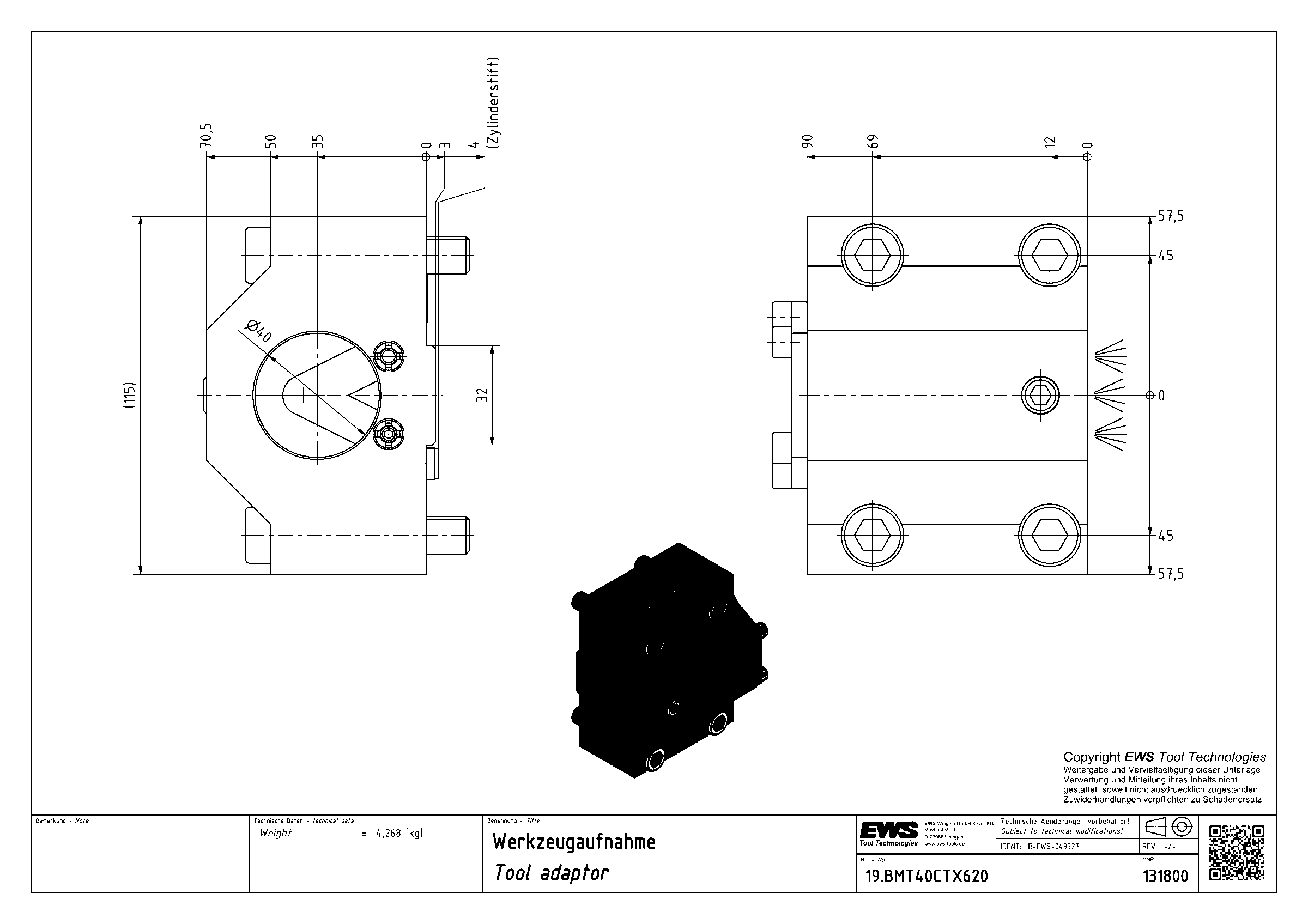

Адаптер для инструмента EWS 19.BMT40CTX620, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090B0015 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | левое |
| Присоединение к станку | BMT/VDI50 гибридный |
| Присоединение инструмента | борштанга Ø40 |
| Функциональная длина | 35 мм |
| Вылет LPR | 70,5 мм |
| Масса | 4,268 кг |
| Высота | 115 мм |
| Общая длина | 73,5 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 131800 |
| Функциональная ширина | 0,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.BMT40CTX620 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Технические особенности
- Крышку нельзя переоборудовать
- С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.5050 | VDI50 | борштанга Ø50 | 14 | 100 | 178 | 50 | |
| 19.5050.8 | VDI50 | борштанга Ø2" | 14 | 100 | 178 | 50 | |
| 19.6050 | VDI60 | борштанга Ø50 | 14 | 100 | 194 | 60 | |
| 19.6060 | VDI60 | борштанга Ø60 | 14 | 100 | 194 | 60 | |
| 19.BMT32CTX510 | BMT/VDI40 гибридный | борштанга Ø32 | 30 | 55 | 58 | — | |
| 19.BMT40CTX510 | BMT/VDI40 гибридный | борштанга Ø40 | 30 | 55 | 58 | — | |
| 19.BMT40CTX620 | BMT/VDI50 гибридный | борштанга Ø40 | 35 | 70,5 | 73,5 | — | Текущая |
| 19.BMT50CTX510 | BMT/VDI40 гибридный | борштанга Ø50 | 38 | 73 | 76 | — | |
| 19.BMT50CTX620 | BMT/VDI50 гибридный | борштанга Ø50 | 35 | 70,5 | 73,5 | — | |
| 19.BMTC4CTX510 | BMT/VDI40 гибридный | PSC 40 | 35 | 54 | 56,9 | — | |
| 19.BMTC6CTX620ÜKX45 | BMT/VDI50 гибридный | PSC 63 | 45 | 87 | 90 | — | |
| 19.BMTC6CTX620X45 | BMT/VDI50 гибридный | PSC 63 | 45 | 87 | 90 | — |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMT40CTX620.
Переходники21
- 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
- 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
- 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
- 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
- 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
- 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
- 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
- 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
- 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
- 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
- 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
- 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
Инструмент статический2
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
- PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
