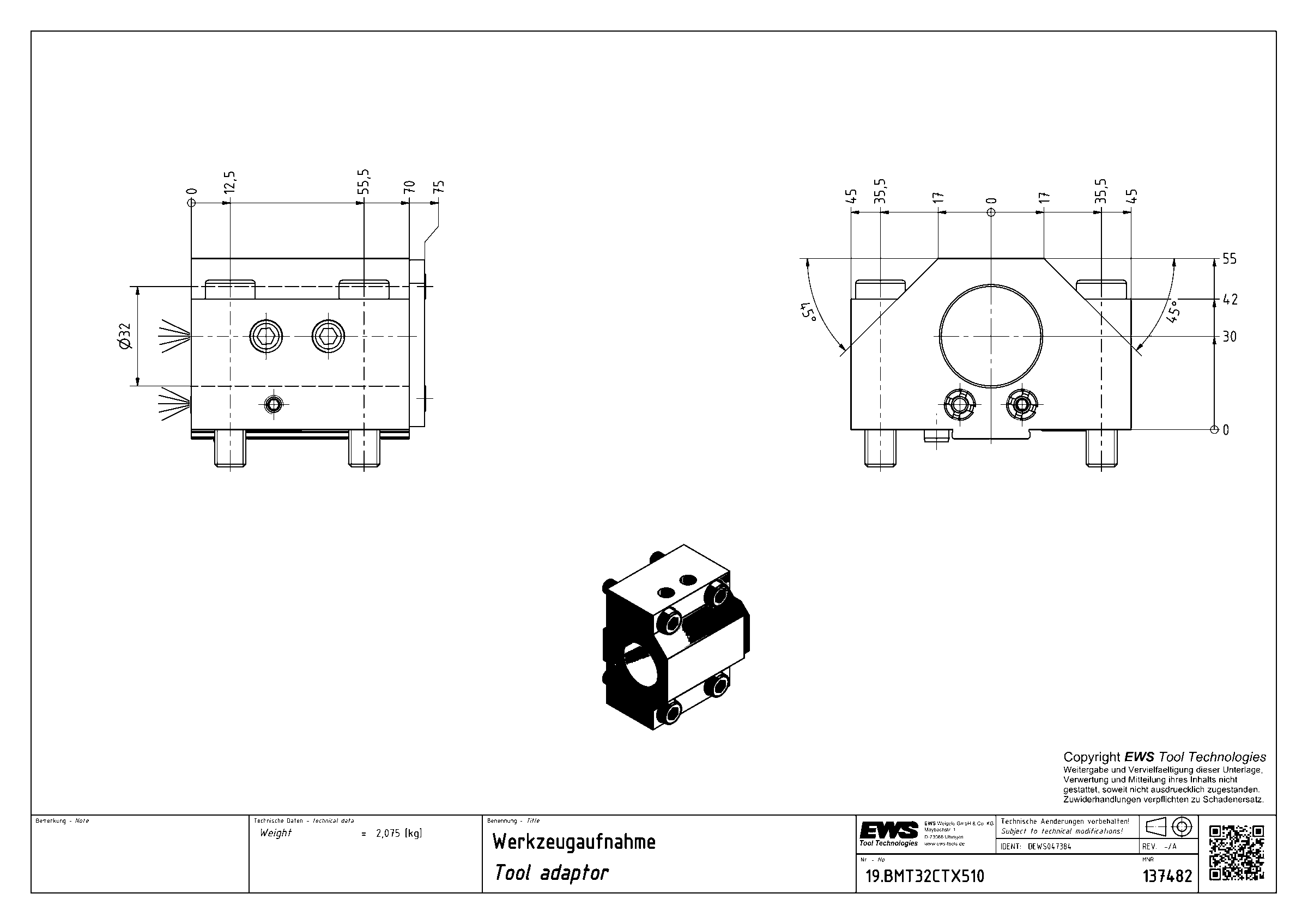

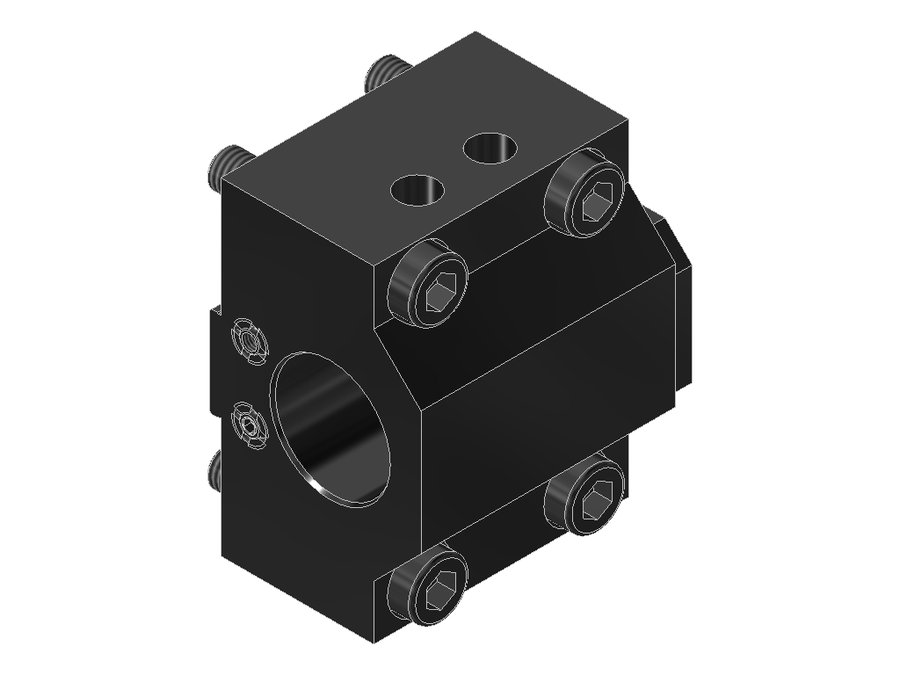

Адаптер для инструмента EWS 19.BMT32CTX510, BMT, отверстие Ø32 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.BMT32CTX510

Адаптер для инструмента EWS 19.BMT32CTX510, BMT, отверстие Ø32 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB071A0015
Код интерфейса инструментаZYL03202215
Исполнениелевое
Присоединение к станкуBMT/VDI40 гибридный
Присоединение инструментаборштанга Ø32
Функциональная длина30 мм
Вылет LPR55 мм
Масса2,075 кг
Высота90 мм
Общая длина58 мм
Ширина70 мм
Заказной номер EWS137482

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMT32CTX510 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.5038.1VDI50борштанга Ø1 1/2"149016850
19.5040VDI50борштанга Ø40149016850
19.5050VDI50борштанга Ø501410017850
19.5050.8VDI50борштанга Ø2"1410017850
19.6050VDI60борштанга Ø501410019460
19.6060VDI60борштанга Ø601410019460
19.BMT32CTX510BMT/VDI40 гибридныйборштанга Ø32305558—Текущая
19.BMT40CTX510BMT/VDI40 гибридныйборштанга Ø40305558—
19.BMT40CTX620BMT/VDI50 гибридныйборштанга Ø403570,573,5—
19.BMT50CTX510BMT/VDI40 гибридныйборштанга Ø50387376—
19.BMT50CTX620BMT/VDI50 гибридныйборштанга Ø503570,573,5—
19.BMTC4CTX510BMT/VDI40 гибридныйPSC 40355456,9—

Совместимость

Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT32CTX510.

Переходники28

  • 28.32.13HYDВтулка переходная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
  • 28.32.15HYDВтулка переходная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
  • 28.3206G200Втулка переходная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206G200IKВтулка переходная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206HYDВтулка переходная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3208G200Втулка переходная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208G200IKВтулка переходная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208HYDВтулка переходная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3210G200Втулка переходная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210G200IKВтулка переходная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210HYDВтулка переходная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
  • 28.3212G200Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212G200IKВтулка переходная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212HYDВтулка переходная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
  • 28.3214HYDВтулка переходная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
  • 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216HYDВтулка переходная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
  • 28.3218G200Втулка переходная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
  • 28.3218G200IKВтулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
  • 28.3220G200Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200IKВтулка переходная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200M6Втулка переходная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220HYDВтулка переходная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
  • 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225HYDВтулка переходная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм

Инструмент статический2

  • 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
  • PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
