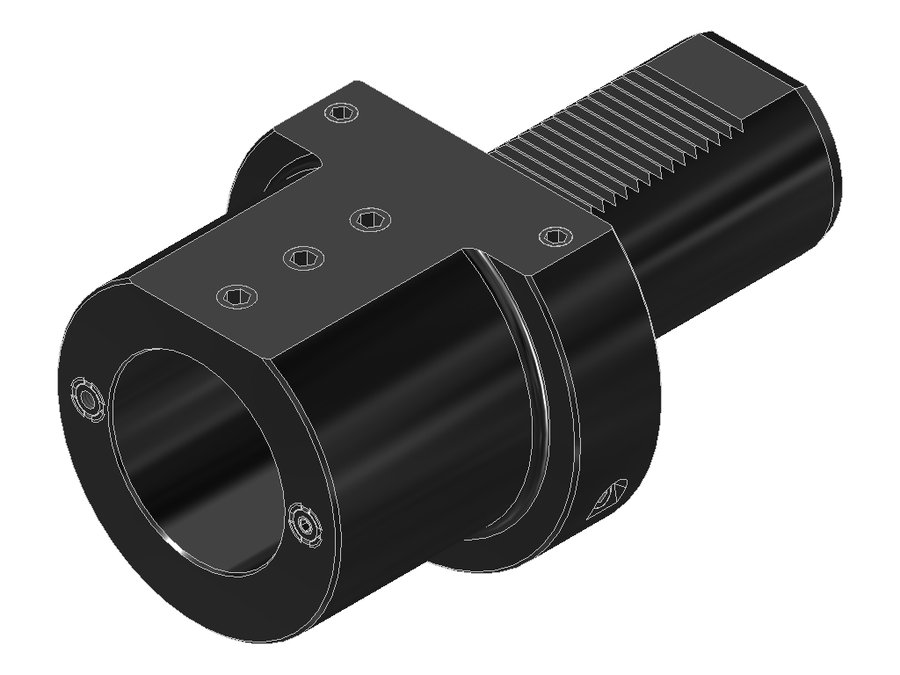

Адаптер для инструмента EWS 19.6060, хвостовик Ø60, отверстие Ø60 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 98 мм |
| Код интерфейса станка | ZYV06000115 |
| Код интерфейса инструмента | ZYL06002215 |
| Диаметр буртика | 123 мм |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | борштанга Ø60 |
| Функциональная длина | 14 мм |
| Вылет LPR | 100 мм |
| Масса | 5,767 кг |
| Общая длина | 194 мм |
| Заказной номер EWS | 137519 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.6060 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Универсальное применение
С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.
Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.5032 | VDI50 | борштанга Ø32 | 14 | 90 | 168 | 50 | |
| 19.5038.1 | VDI50 | борштанга Ø1 1/2" | 14 | 90 | 168 | 50 | |
| 19.5040 | VDI50 | борштанга Ø40 | 14 | 90 | 168 | 50 | |
| 19.5050 | VDI50 | борштанга Ø50 | 14 | 100 | 178 | 50 | |
| 19.5050.8 | VDI50 | борштанга Ø2" | 14 | 100 | 178 | 50 | |
| 19.6050 | VDI60 | борштанга Ø50 | 14 | 100 | 194 | 60 | |
| 19.6060 | VDI60 | борштанга Ø60 | 14 | 100 | 194 | 60 | Текущая |
| 19.BMT32CTX510 | BMT/VDI40 гибридный | борштанга Ø32 | 30 | 55 | 58 | — | |
| 19.BMT40CTX510 | BMT/VDI40 гибридный | борштанга Ø40 | 30 | 55 | 58 | — | |
| 19.BMT40CTX620 | BMT/VDI50 гибридный | борштанга Ø40 | 35 | 70,5 | 73,5 | — | |
| 19.BMT50CTX510 | BMT/VDI40 гибридный | борштанга Ø50 | 38 | 73 | 76 | — | |
| 19.BMT50CTX620 | BMT/VDI50 гибридный | борштанга Ø50 | 35 | 70,5 | 73,5 | — |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.6060.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
