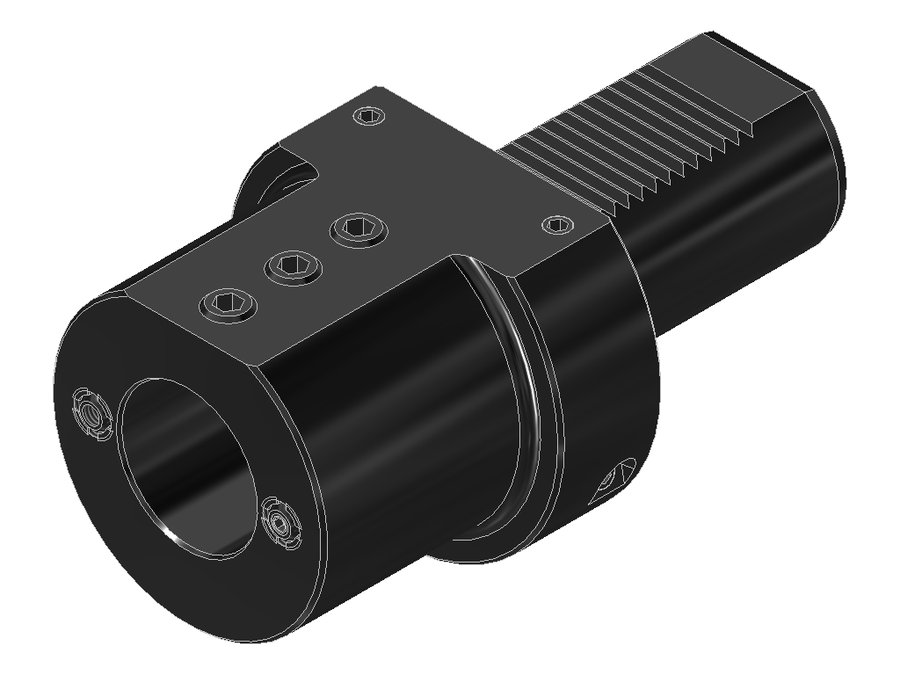

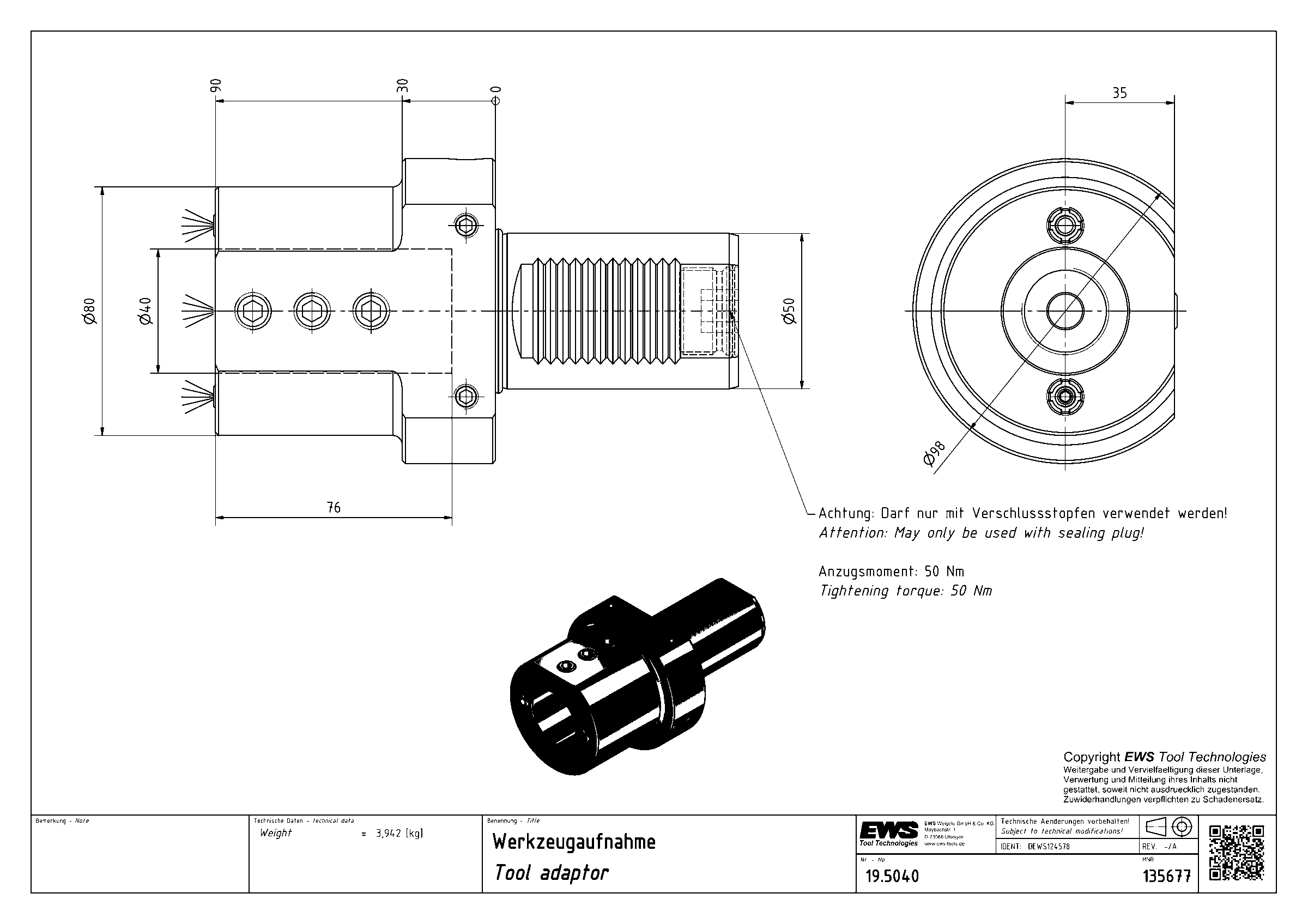

Адаптер для инструмента EWS 19.5040, хвостовик Ø50, отверстие Ø40 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.5040

Адаптер для инструмента EWS 19.5040, хвостовик Ø50, отверстие Ø40 мм

Угол выхода0°
Диаметр корпуса80 мм
Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL04002215
Диаметр буртика98 мм
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаборштанга Ø40
Функциональная длина14 мм
Вылет LPR90 мм
Масса3,942 кг
Общая длина168 мм
Заказной номер EWS135677

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.5040 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.
