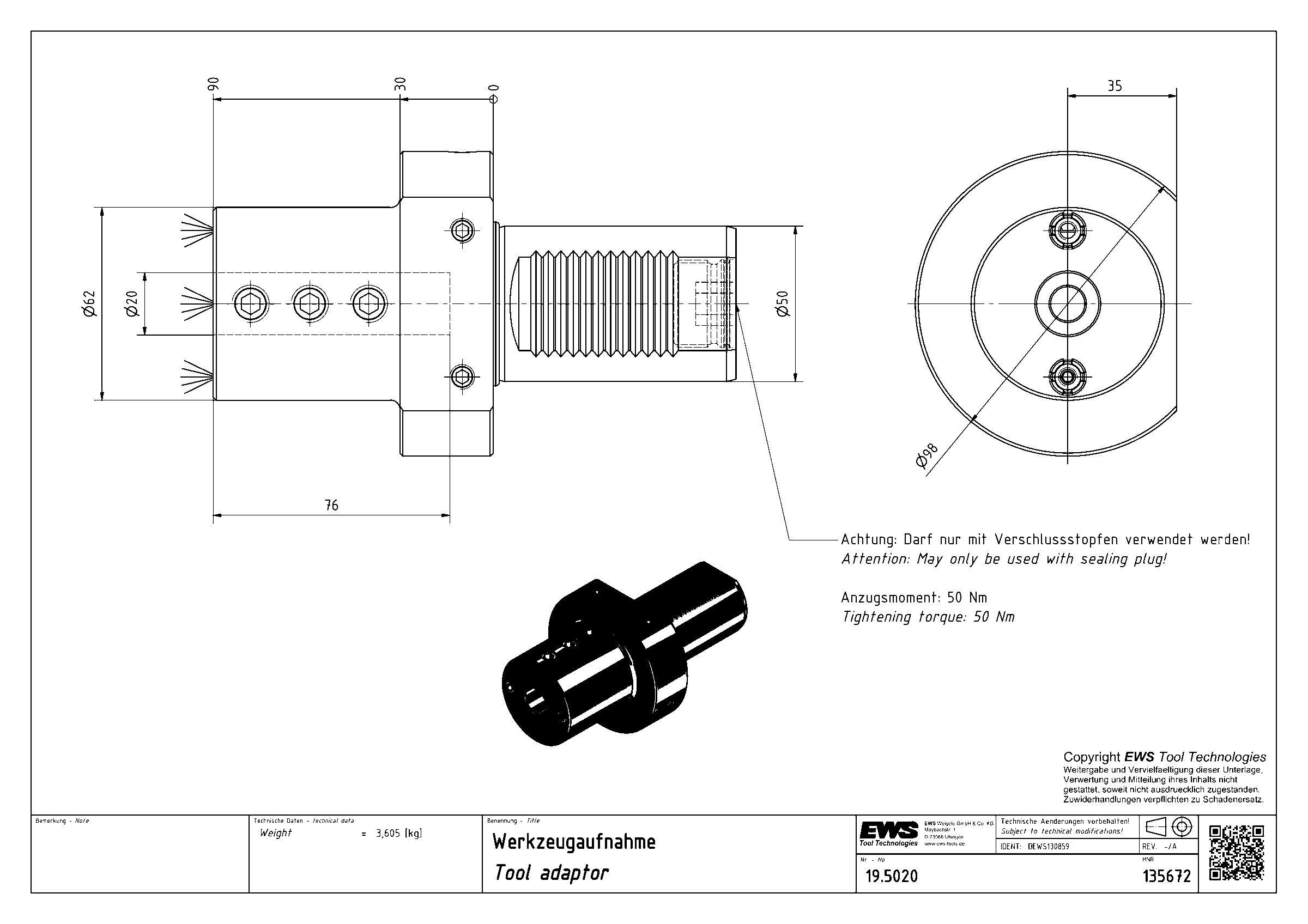

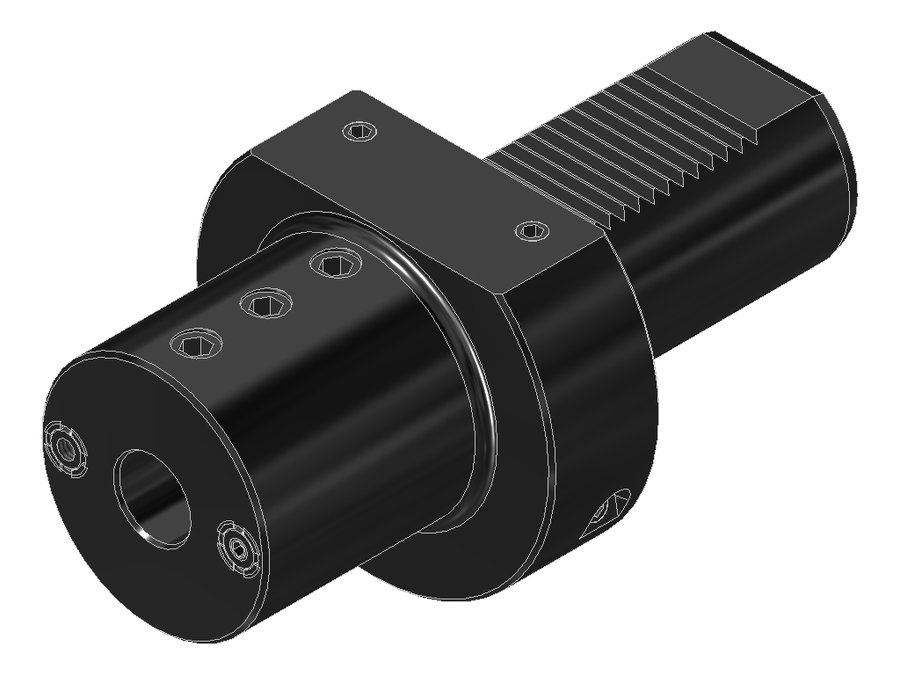

Адаптер для инструмента EWS 19.5020, хвостовик Ø50, отверстие Ø20 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 62 мм |
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | ZYL02002215 |
| Диаметр буртика | 98 мм |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | борштанга Ø20 |
| Функциональная длина | 14 мм |
| Вылет LPR | 90 мм |
| Масса | 3,605 кг |
| Общая длина | 168 мм |
| Заказной номер EWS | 135672 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.5020 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Универсальное применение
С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.
Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.4032 | VDI40 | борштанга Ø32 | 14 | 75 | 138 | 40 | |
| 19.4032LT15RL | VDI40 | борштанга Ø32 | 105 | 135 | 198 | 40 | |
| 19.4040 | VDI40 | борштанга Ø40 | 14 | 90 | 153 | 40 | |
| 19.4040G400RLWZ0 | VDI40 | борштанга Ø40 | 110 | 140 | 203 | 40 | |
| 19.5012 | VDI50 | борштанга Ø12 | 48 | 90 | 168 | 50 | |
| 19.5016 | VDI50 | борштанга Ø16 | 14 | 90 | 168 | 50 | |
| 19.5020 | VDI50 | борштанга Ø20 | 14 | 90 | 168 | 50 | Текущая |
| 19.5025 | VDI50 | борштанга Ø25 | 14 | 90 | 168 | 50 | |
| 19.5032 | VDI50 | борштанга Ø32 | 14 | 90 | 168 | 50 | |
| 19.5038.1 | VDI50 | борштанга Ø1 1/2" | 14 | 90 | 168 | 50 | |
| 19.5040 | VDI50 | борштанга Ø40 | 14 | 90 | 168 | 50 | |
| 19.5050 | VDI50 | борштанга Ø50 | 14 | 100 | 178 | 50 |
