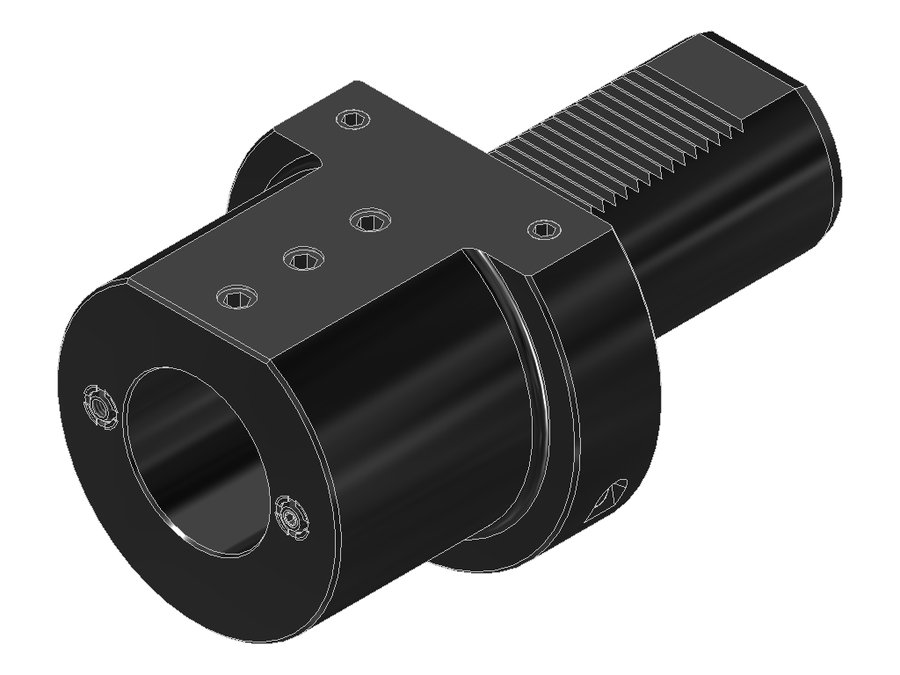

Адаптер для инструмента EWS 19.6050, хвостовик Ø60, отверстие Ø50 мм
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.6050

Адаптер для инструмента EWS 19.6050, хвостовик Ø60, отверстие Ø50 мм

Угол выхода0°
Диаметр корпуса98 мм
Код интерфейса станкаZYV06000115
Код интерфейса инструментаZYL05002215
Диаметр буртика123 мм
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60
Присоединение инструментаØ 50.0 (boring bar)
Функциональная длина14 мм
Вылет LPR100 мм
Масса6,108 кг
Общая длина194 мм
Заказной номер EWS135685

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.5025VDI50Ø 25.0 (boring bar)149016850
19.5032VDI50Ø 32.0 (boring bar)149016850
19.5038.1VDI50Boring bar Ø 1 1/2"149016850
19.5040VDI50Ø 40.0 (boring bar)149016850
19.5050VDI50Ø 50.0 (boring bar)1410017850
19.5050.8VDI50Boring bar Ø 2"1410017850
19.6050VDI60Ø 50.0 (boring bar)1410019460Текущая
19.6060VDI60Ø 60.0 (boring bar)1410019460
19.BMT32CTX510BMT/VDI40 HybridØ 32.0 (boring bar)305558—
19.BMT40CTX510BMT/VDI40 HybridØ 40.0 (boring bar)305558—
19.BMT40CTX620BMT/VDI50 HybridØ 40.0 (boring bar)3570,573,5—
19.BMT50CTX510BMT/VDI40 HybridØ 50.0 (boring bar)387376—
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.6050.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Принадлежности и оснастка для настройки инструмента1

  • UMB100Приспособление монтажное EWS UMB100, UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
